Otthon > Katalógusok > Nagynyomású szivattyú > WHY7500 nagynyomású vízsugárszivattyú
A WHY7500 nagynyomású szivattyúk a teljesítményparaméterekben megadott folyamatos maximális üzemi teljesítménnyel működnek. Hasonlítsa össze a főtengely fordulatszámát,
átlagos dugattyúsebesség, dugattyúátmérő és teljesítmény.
Nagynyomású szivattyú
Súly: kb.320 kg

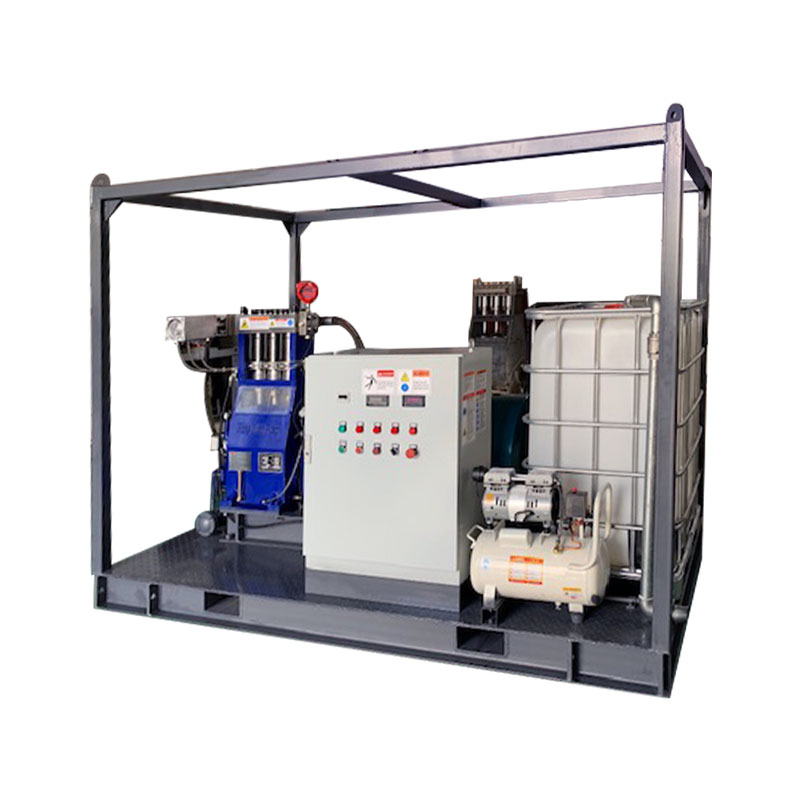

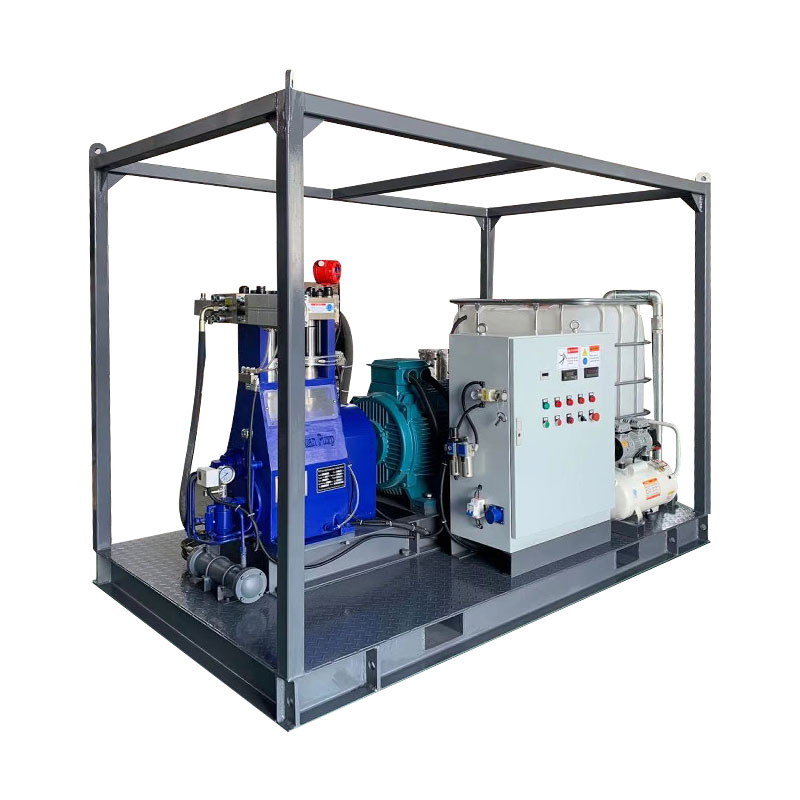

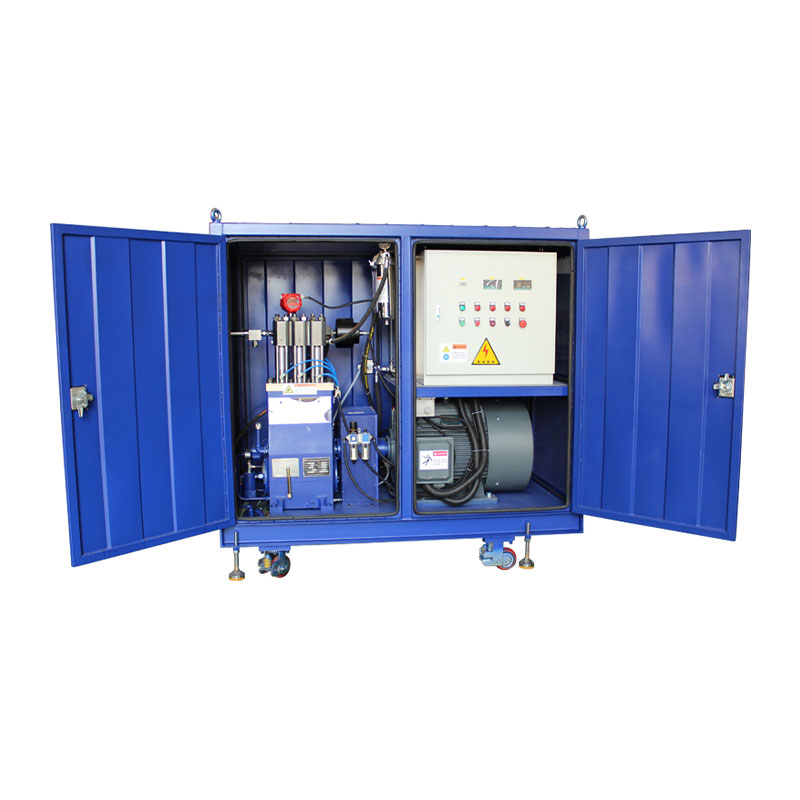

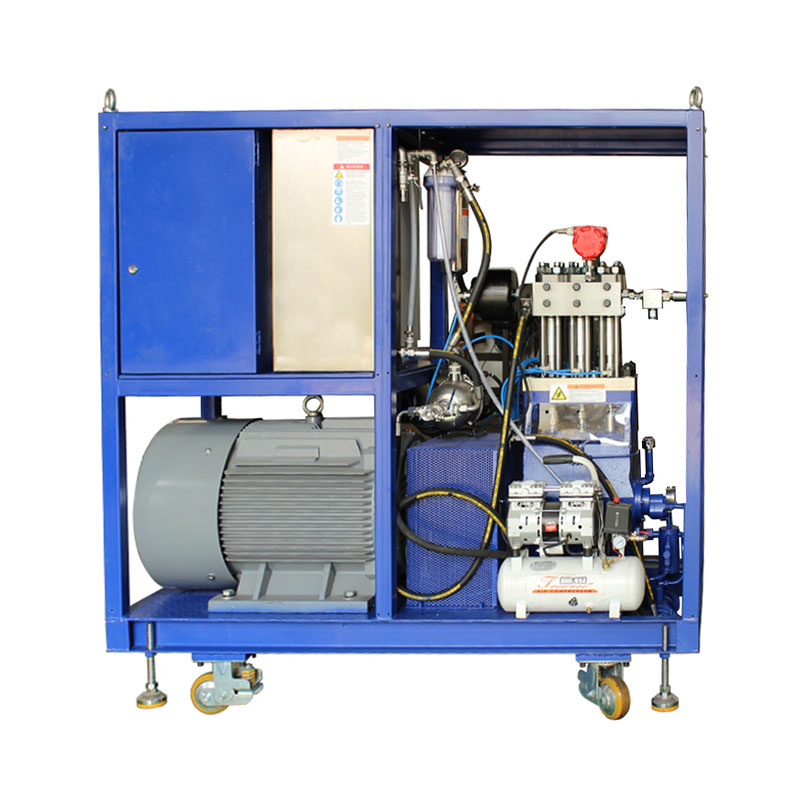

Álló egység villanymotorral
Hossz: 1750 mm
Szélesség: 700 mm
Magasság: 1800 mm

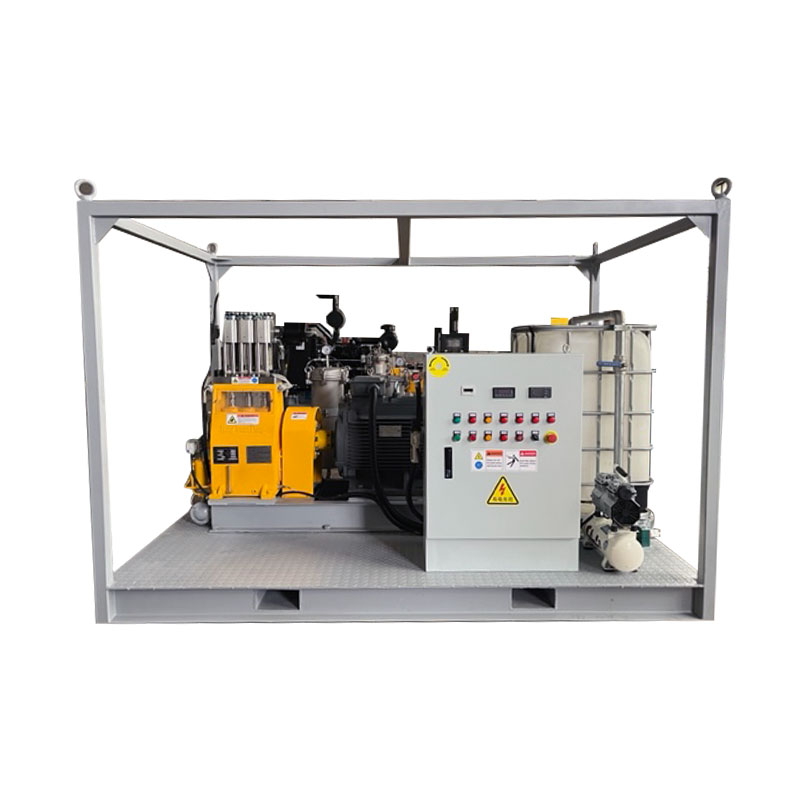

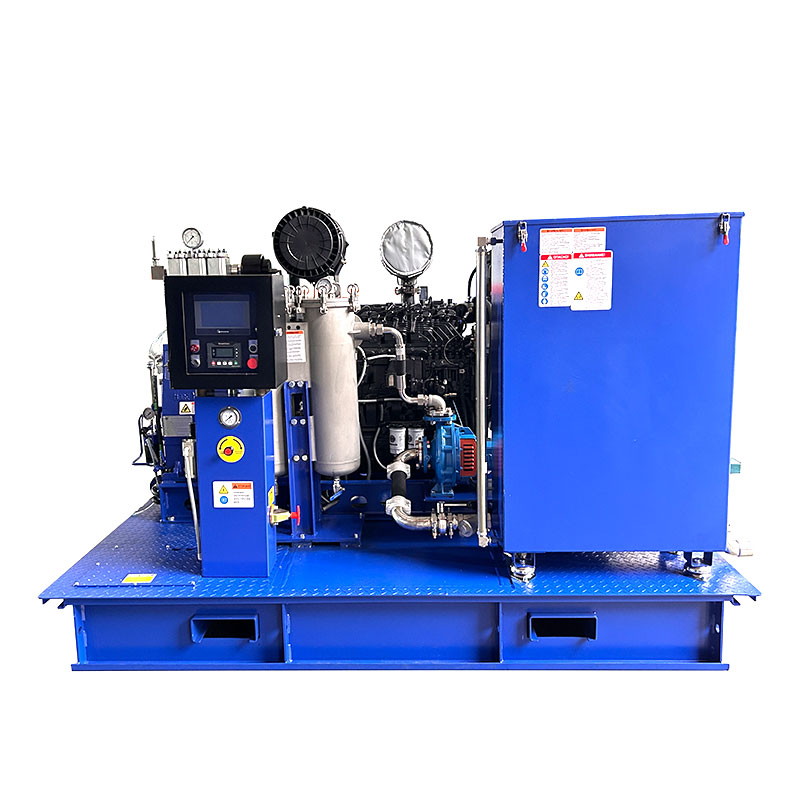

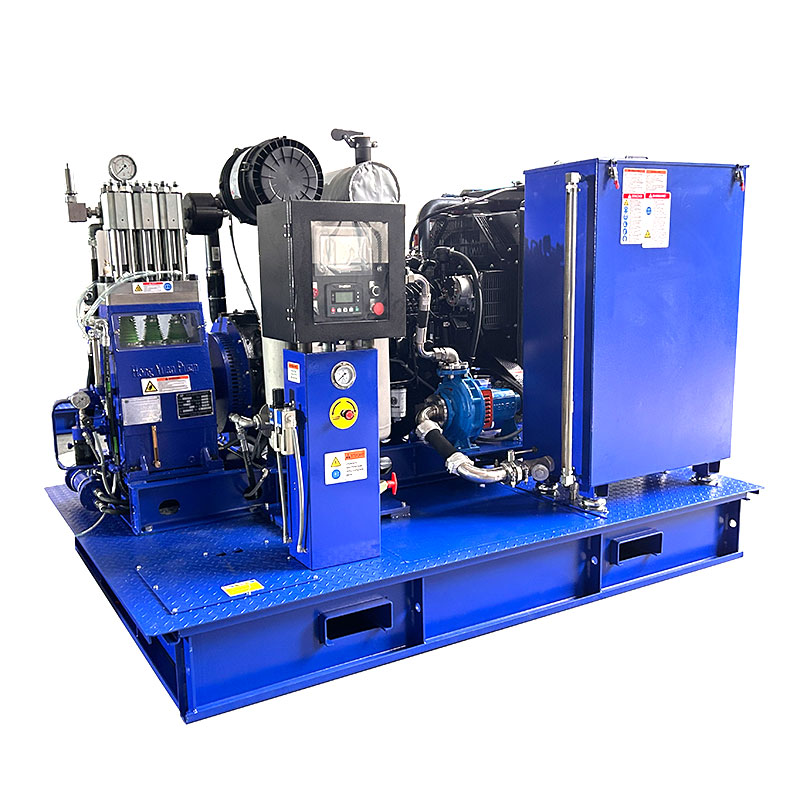

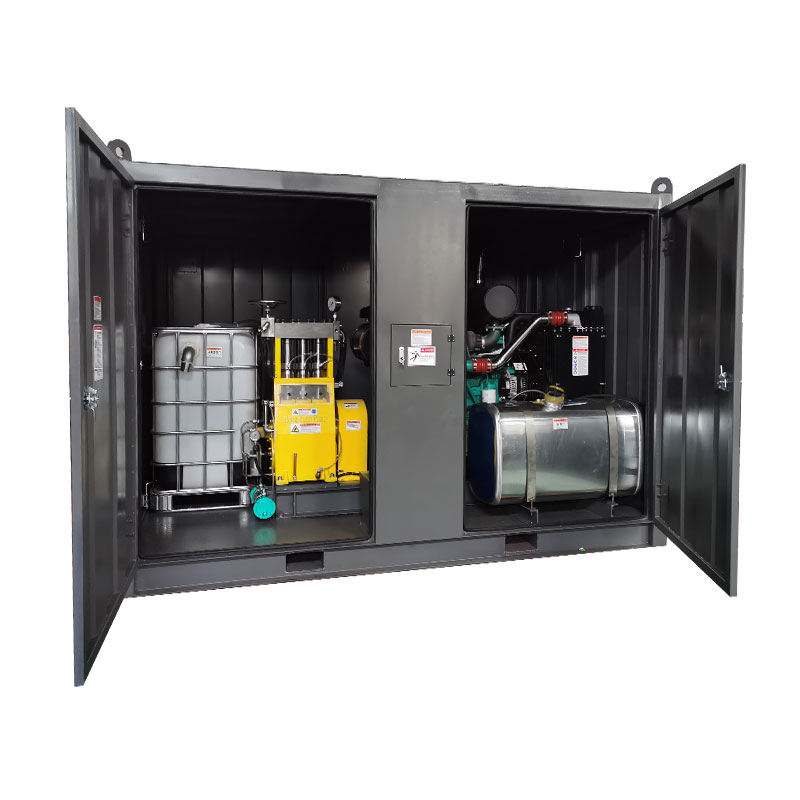

Álló egység dízelmotorral
Hossz: 2600mm
Szélesség: 1500 mm
Magasság: 1800 mm
Jellemzők
Teljesítmény 75 kW-ig
Függőleges 3 hengeres kivitel
A rozsdamentes acél szivattyúfej mentes a váltakozó feszültségtől
A rugós előfeszített nagynyomású tömítés meghosszabbítja az élettartamot
Masszív kerámia dugattyú a nagy szilárdság és a stabil működés érdekében
Opcionális dugattyús hűtőrendszer használható a tömítés élettartamának növelésére
A tervezett beépített reduktor segít javítani a sebességváltó hatékonyságát.
A forgattyúház mágneses szűrőjének speciális kialakítása
A forgattyúház fröccsenő kenése
Az integrált golyós típusú folyadékbemeneti szelep nagymértékben javítja a folyadékmechanika hatékonyságát.
Számítógépes folyadékmechanikai tervezés a dinamikus terheléshez, hogy biztosítsa a legmagasabb megbízhatóságot maximális igénybevételű munkakörülmények között.
A főtengely nagy szilárdságú kovácsolási eljárással készült, és speciálisan kezelt.
Fő méretek tartozékok nélkül, mint szívóvezeték, nyomásszabályozó stb.
Részletes méretrajzok és súlyok kérésre kaphatók.
| WHY7500 sorozat | |||||||||
| Modell | Dugattyú átmérője | Flow | Szükséges teljesítmény (kw) | Közúti erő | 45 KN | ||||
| 35kw | 45kw | 55kw | 75 kW | 90kw | n1 | n2 | |||
| (mm) | (l/perc) | Üzemi nyomás (bar) | p.p.m. | p.p.m. | |||||
| MIÉRT7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| MIÉRT7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| MIÉRT7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| MIÉRT7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| MIÉRT7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| MIÉRT7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| MIÉRT7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| MIÉRT7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| MIÉRT7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| MIÉRT7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| MIÉRT7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| MIÉRT7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| MIÉRT7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| MIÉRT7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| MIÉRT7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| MIÉRT7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| MIÉRT7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| MIÉRT7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| MIÉRT7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| MIÉRT7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| MIÉRT7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| MIÉRT7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D = Dugattyú/dugattyú átm. [mm] | MIÉRT7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1=Motor/Motor ford.p.m | MIÉRT7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2=Főtengely ford./perc | Átváltási táblázat: Névleges teljesítmény 1kW=1,34LE |
| N2 A dugattyú sebessége: 1,014 m/s | Op.nyomás 1bar=14,5psi=0,1Mpa |
| Rúderő: 45KN | 1GPM=3,78L/M |
| Löket: 60mm |
