A Triplex dugattyús szivattyú megértése: egy ipari erőmű
A nagynyomású folyadékszállítás világában a triplex dugattyús szivattyú a mérnöki megbízhatóság sarokköve. Ellentétben a szokásos centrifugálszivattyúkkal, amelyek a folyadékok mozgatásához a sebességre támaszkodnak, ezek a térfogatkiszorítású gépek három dugattyú mechanikai hatását alkalmazzák, hogy egyenletes, nagy nyomású áramlást hozzanak létre. A triplex kifejezés kifejezetten a háromhengeres konfigurációra utal, amely a mechanikai egyensúly és a nyomáslökések csökkentésének szükségességében gyökerező tervezési választás. Ezek a szivattyúk nélkülözhetetlenek olyan környezetben, ahol a folyadékot jelentős ellenállással szemben kell mozgatni, például mélyfúrásnál, nagynyomású tisztításnál és hidraulikus repesztésnél.

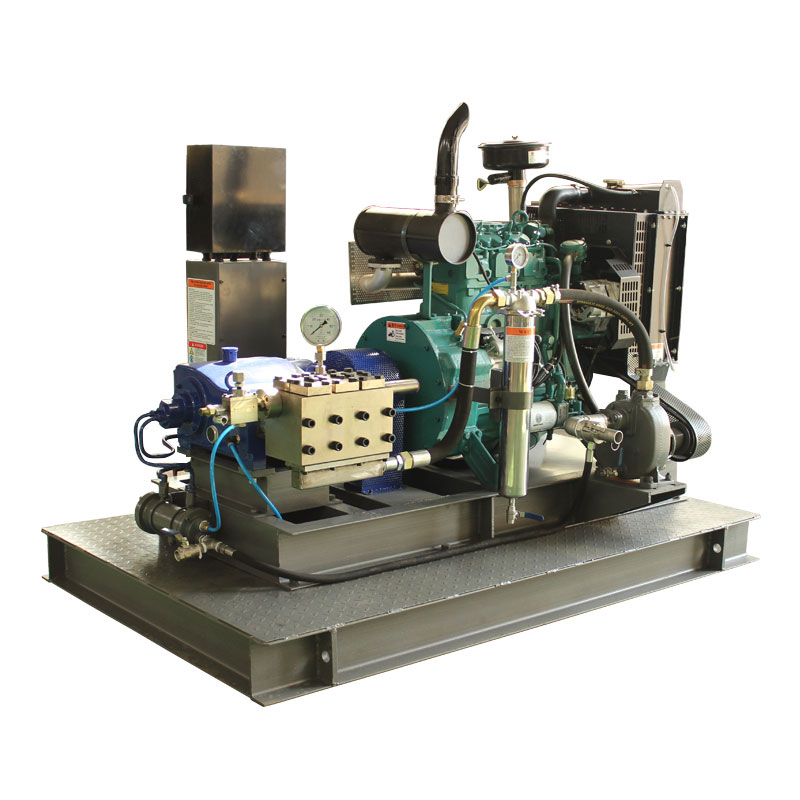

Az ilyen rendszerek iránti kereslet gyakran független áramforrást tesz szükségessé, ami a rendszer fejlesztéséhez vezet Diesel Triplex dugattyús szivattyú . A triplex fej robusztus mechanikai előnyeit a dízelmotorok nagy nyomatékával és hordozhatóságával párosítva az iparágak távoli helyeken is működhetnek, ahol nem létezik elektromos infrastruktúra. Ez a részletes feltárás kiterjed a belső mechanika árnyalataira, a folyadékkiszorítás fizikájára és azokra az üzemeltetési szabványokra, amelyek szükségesek ezeknek a nagy teljesítményű egységek hosszú élettartamú karbantartásához.
Ahhoz, hogy igazán értékeljük a triplex kialakítást, meg kell vizsgálnunk a szivattyútechnológia fejlődését. Az egy- vagy duplex szivattyúk gyakran jelentős „vízkalapács” hatásoktól és egyenetlen áramlási sebességtől szenvednek. A harmadik dugattyú bevezetésével a ürítési löketek időzítése átfedi egymást, ami sokkal simább kimenetet eredményez. Ez a stabilitás az kritikus az alsó áramlási csövek védelme szempontjából valamint a szivattyú belső tömítéseinek és szelepeinek hosszú élettartamának biztosítása.
A Triplex dugattyús szivattyú fő alkotóelemei
A triplex dugattyús szivattyú két elsődleges részre van osztva: a teljesítmény- és a folyadékvégre. Mindegyik szakasz létfontosságú szerepet játszik a forgási energia lineáris hidraulikus nyomássá alakításában.
A Power End
Az erővég a mechanikus szív, amely hajtja az oda-vissza mozgást. Jellemzően főtengelyből, összekötő rudakból és keresztfejekből áll. A főtengely a motor vagy a motor körkörös mozgását oda-vissza mozgássá alakítja át. Mivel a főtengely három dobása van 120 fokkal eltolva, a három dugattyú lépcsőzetesen működik. Ez az eltolás a titka a folyamatos áramlási profil triplex rendszerekhez kapcsolódnak.
A Fluid End
A folyadékvég az a hely, ahol a tényleges szivattyúzás történik. Tartalmazza a szivattyú elosztóját, a dugattyúkat és a szelepszerelvényeket. A gyakran speciális bevonattal ellátott, nagy szilárdságú kerámiából vagy rozsdamentes acélból készült dugattyúk be- és kicsúsznak a folyadékkamrából. A dugattyús szivattyútól eltérően, ahol a tömítés együtt mozog a dugattyúval, a dugattyús szivattyú álló, nagynyomású tömítéseket használ, amelyeken a dugattyú átcsúszik. Ez a kialakítás lehetővé teszi lényegesen magasabb üzemi nyomás , amely gyakran meghaladja a több ezer fontot négyzethüvelykenként.
- Szívószelepek: Ezek folyadékot engednek be a kamrába a visszahúzási löket során.
- Nyomószelepek: Ezek kinyílnak az előre irányuló löket során, hogy folyadékot nyomjanak a rendszerbe.
- Dugattyú csomagolása: A kritikus tömítés, amely megakadályozza, hogy a folyadék visszaszivárogjon a tápegységbe.
- Elosztó: A belső csővezeték, amely elosztja a folyadékot mind a három henger között.
A mechanikus munkafolyamat: Hogyan működik
A triplex dugattyús szivattyú működése szigorú, négylépcsős ciklust követ mindhárom hengerére vonatkozóan. Mivel ezek a ciklusok lépcsőzetesek, a szivattyú csaknem állandó nyomás alatt álló folyadékáramot biztosít.
- A szívási löket: Ahogy a főtengely forog, a hajtórúd hátrafelé húzza a dugattyút. Ez vákuumot hoz létre a hengerben. A légköri nyomás (vagy a tápnyomás) kinyitja a szívószelepet, feltöltve a kamrát folyadékkal.
- Átmenet: Amint a dugattyú eléri a maximális hátsó helyzetét, a szívószelep bezárul a rugófeszültség és a kezdeti nyomásváltozás miatt.
- A kisülési löket: A főtengely tovább forog, előrenyomva a dugattyút a folyadékkal töltött kamrába. Mivel a folyadék szinte összenyomhatatlan, a nyomás gyorsan emelkedik.
- Kidobás: Ha a belső nyomás meghaladja a nyomóvezetékben lévő nyomást, a nyomószelep kinyílik. A dugattyú kinyomja a folyadékot az elosztóból és a felhordó vezetékbe.
A Diesel Triplex dugattyús szivattyúkban ez a ciklus percenként több százszor fordulhat elő. A dízelmotor fordulatszámát gyakran sebességváltón vagy szíjhajtáson keresztül szabályozzák, hogy megfeleljen a feladat speciális áramlási követelményeinek. A térfogati hatékonyság ezeknek a szivattyúknak az értéke feltűnően magas, gyakran meghaladja a 90 százalékot, ami azt jelenti, hogy a kamrába belépő folyadék szinte mindegyike sikeresen kiürül nyomás alatt.
Műszaki specifikációk és teljesítménymutatók
A megfelelő szivattyú kiválasztásához meg kell érteni, hogy a mechanikai bemenet hogyan válik hidraulikus teljesítménygé. Az alábbi táblázat az ipari minőségű triplex rendszerek tipikus teljesítmény-összefüggését mutatja be.
| Paraméter | Metrikus egységek | Működési hatás |
| Áramlási sebesség | Liter per perc (LPM) | Meghatározza a művelet sebességét. |
| Maximális nyomás | Bár / PSI | Meghatározza a feladathoz rendelkezésre álló erőt. |
| Beviteli sebesség | RPM | Befolyásolja a tömítések és szelepek kopási sebességét. |
| Dugattyú átmérője | Milliméter (mm) | A nagyobb átmérő növeli az áramlást, de nagyobb nyomatékot igényel. |
A mérnököknek egyensúlyban kell tartaniuk ezeket a tényezőket. Például a dugattyú átmérőjének növelése nagyobb térfogatot biztosít, de a dízelmotornak képesnek kell lennie arra szükséges nyomaték hogy leküzdje az ellenállást azon a nagyobb felületen. Ezért részesítik előnyben a dízelmotorokat; nyomatékgörbéik ideálisak a triplex szivattyúk nehéz, pulzáló terheléseihez.
A dízelhajtás előnyei a triplex rendszerekben
Míg az elektromos motorok gyakoriak az álló gyári beállításokban, a dízelhajtású triplex szivattyú a szabvány a mobil és masszív alkalmazásokban. Ennek a preferenciának több technikai oka is van.
Hordozhatóság és autonómia
Az olajmezőkön, bányászati területeken vagy nagyszabású építkezéseken a nagyfeszültségű elektromos hálózathoz való hozzáférés gyakran korlátozott. A dízelmotor önálló energiaforrást biztosít, amely órákig képes működni egyetlen tank üzemanyaggal. Ez az autonómia létfontosságú a katasztrófaelhárítási egységek, például a nagynyomású tűzoltó rendszerek vagy a mobil vízbontó berendezések számára.
Változtatható sebességszabályozás
A dízelmotorok kiváló sebességszabályozást kínálnak a fojtószelepen keresztül. Mivel a térfogat-kiszorításos szivattyú áramlási sebessége egyenesen arányos a fordulatszámával, a kezelő megteheti finoman állítsa be a szivattyú teljesítményét egyszerűen a motor fordulatszámának beállításával. Így nincs szükség drága változtatható frekvenciájú hajtásokra (VFD), amelyeket a terepen használt villanymotorok igényelnek.
Tartósság zord környezetben
Az ipari dízelmotorok úgy készültek, hogy ellenálljanak a pornak, a nedvességnek és a szélsőséges hőmérséklet-ingadozásoknak. A robusztus öntöttvas forgattyúházzal és rozsdamentes acél folyadékvéggel rendelkező triplex szivattyúval párosítva az eredményül kapott gép a nap 24 órájában, a hét minden napján, a hét minden napján, a nap 24 órájában üzemelhet a Föld legnehezebb éghajlatán.
Karbantartási protokollok a hosszú élettartam érdekében
A nagynyomású rendszerek élettartama teljes mértékben a karbantartási ütemterv szigorúságától függ. Mivel a dugattyúk és a tömítések állandó súrlódásnak és nagynyomású ciklusoknak vannak kitéve, "kopó cikknek" minősülnek.
- Kenés: Az erőátvitelhez kiváló minőségű hajtóműolaj szükséges. Az olajban lévő fémforgácsok megfigyelése korai figyelmeztetést adhat a csapágy meghibásodására.
- Tömítés ellenőrzése: A dugattyútömítéseket meg kell vizsgálni szivárgás szempontjából. Egy kis csepegés gyakran szándékosan hűt, de a túlzott szivárgás csere szükségességét jelzi.
- Szelepülés: Idővel a szelepek és az ülések gödrössé válhatnak vagy "kimosódhatnak". A rendszeres ellenőrzés biztosítja, hogy a szivattyú megőrizze térfogati hatásfokát.
- Szűrés: A szivattyúba belépő folyadéknak nagy részecskéktől mentesnek kell lennie. A dörzsölő szilárd anyagok néhány óra leforgása alatt tönkretehetik a dugattyúkat, és tönkretehetik a nagynyomású tömítéseket.
A proaktív karbantartási stratégia megvalósításával az üzemeltetők elérhetik több ezer óra szolgáltatás mielőtt nagyjavításra lenne szükség. Ez különösen fontos a dízelmotoros egységeknél, ahol az állásidő jelentős anyagi veszteséget okozhat a szántóföldi műveleteknél.
Általános ipari alkalmazások
A triplex kialakítás sokoldalúsága lehetővé teszi, hogy sokféle iparágat kiszolgáljon. Különféle folyadékok kezelésére való képessége – a víztől és az olajtól a vegyszerekig és iszapokig – nélkülözhetetlen eszközzé teszi.
Olaj- és Gázipar
Az upstream szektorban triplex szivattyúkat használnak kútstimulációra, cementbefecskendezésre és a megtermelt víz ártalmatlanítására. A nagynyomású képességek lehetővé teszik a kezelők számára, hogy legyőzzék a mélyen fekvő tározók természetes nyomását.

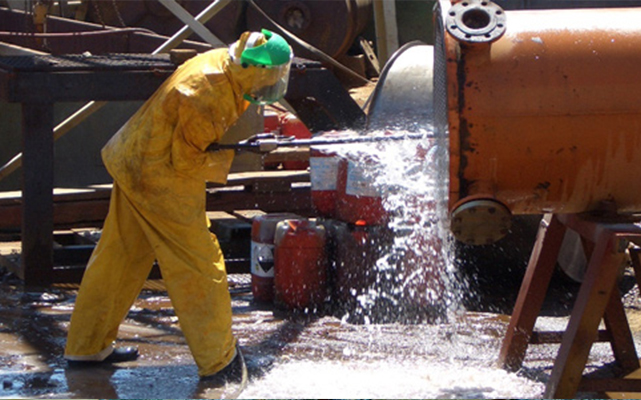

Ipari tisztítás és vízbontás

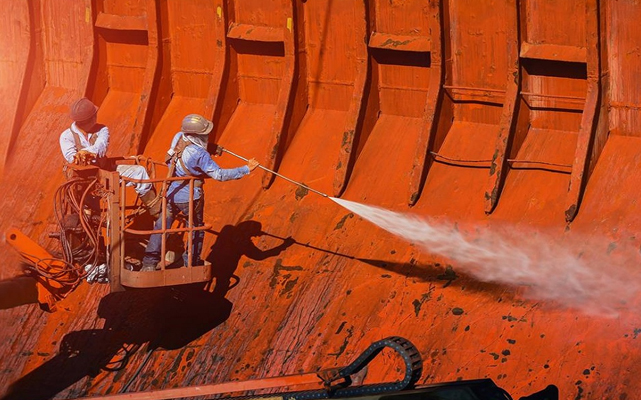

Az 1000 bar-t meghaladó nyomású vízsugár átvághatja a betont vagy leválaszthatja a festéket a hajótestről. A triplex szivattyú egyenletes áramlása biztosítja, hogy a vágószerszám hatékony maradjon a kisebb szivattyúkialakítással fellépő lökés nélkül.
Mezőgazdasági öntözés és vegyszerinjekció
A nagyüzemi gazdálkodáshoz ezek a szivattyúk nagy távolságokra képesek mozgatni a vizet, vagy rendkívül pontosan fecskendezik be a műtrágyát az öntözővezetékekbe. A dízelmotoros változat tartóssága ideálissá teszi távoli területeken való használatra.
Technikai kihívások és megoldások
Nincs mechanikus rendszer kihívások nélkül. A triplex szivattyúk esetében az elsődleges probléma a kavitáció és a pulzáció szabályozása.
Kavitáció akkor fordul elő, ha a szívónyomás túl alacsony, ami gőzbuborékok képződését okozza, majd hevesen összeesik a szivattyú alkatrészeivel. Ez megelőzhető megfelelő hálózati pozitív szívófej (NPSH) biztosításával és nyomásfokozó szivattyúk használatával, ha a táptartály messze van a fő egységtől.
Pulzálás a dugattyús szivattyúk velejárója. Bár három henger ezt jelentősen csökkenti egy-kettőhöz képest, némi rezgés megmarad. Ennek megoldására a mérnökök pulzációcsillapítókat szerelnek fel – gázzal töltött edényeket, amelyek elnyelik a nyomáscsúcsokat, és még egyenletesebb áramlást biztosítanak az utánfutó berendezéseknek.
Gyakran Ismételt Kérdések (GYIK)
1. kérdés: Miért használnak három dugattyút kettő vagy négy helyett?
A1: Három dugattyú biztosítja a legjobb egyensúlyt a mechanikai egyszerűség és az áramlási simaság között. A 120 fokos eltolás biztosítja, hogy legalább egy dugattyú mindig ürítési fázisban legyen, minimalizálva a duplex szivattyúkban előforduló nyomás "holtpontjait".
2. kérdés: Mi a különbség a dugattyús szivattyú és a dugattyús szivattyú között?
A2: Dugattyús szivattyúban a tömítés a mozgó dugattyúhoz van rögzítve, és a henger falához dörzsölődik. A dugattyús szivattyúban a tömítés (tömítés) a szivattyúfejben áll, és a sima dugattyú átcsúszik rajta. A dugattyús szivattyúkat általában előnyben részesítik nagyobb nyomás esetén.
Q3: Honnan tudhatom, hogy mikor kell cserélni a csomagolást?
A3: A vízszivárgás növekedése a nyelőnyílásokból vagy a nyomónyomás észrevehető csökkenése általában azt jelzi, hogy a tömítés elhasználódott. A "sírás" gyakoriságának rendszeres ellenőrzése a legjobb diagnosztikai eszköz.
4. kérdés: Működhet szárazon egy triplex szivattyú?
A4: Nem. A dugattyús szivattyú folyadék nélküli működtetése a tömítések túlmelegedését és szinte azonnali meghibásodását okozza a szivattyúzott közeg által biztosított kenés és hűtés hiánya miatt.
5. kérdés: Milyen előnyökkel jár a dízelmotor az elektromos motorral szemben ezeknél a szivattyúknál?
A5: A dízelmotorok teljes hordozhatóságot, alacsony fordulatszámon nagy nyomatékot kínálnak, valamint a szivattyú áramlási sebességének egyszerű változtatását a motor fordulatszámának beállításával anélkül, hogy bonyolult elektromos vezérlőkre lenne szükség.
