Otthon > Katalógusok > Nagynyomású szivattyú > WHY13200 dízel nagynyomású vízszivattyú
A WHY13200 nagynyomású szivattyúk a teljesítményparaméterekben megadott folyamatos maximális igénybevételre készültek. Hasonlítsa össze a főtengely fordulatszámát, az átlagos dugattyúsebességet, a dugattyú átmérőjét és a névleges teljesítményt.
Nagynyomású szivattyú
Súly: kb.550 KG

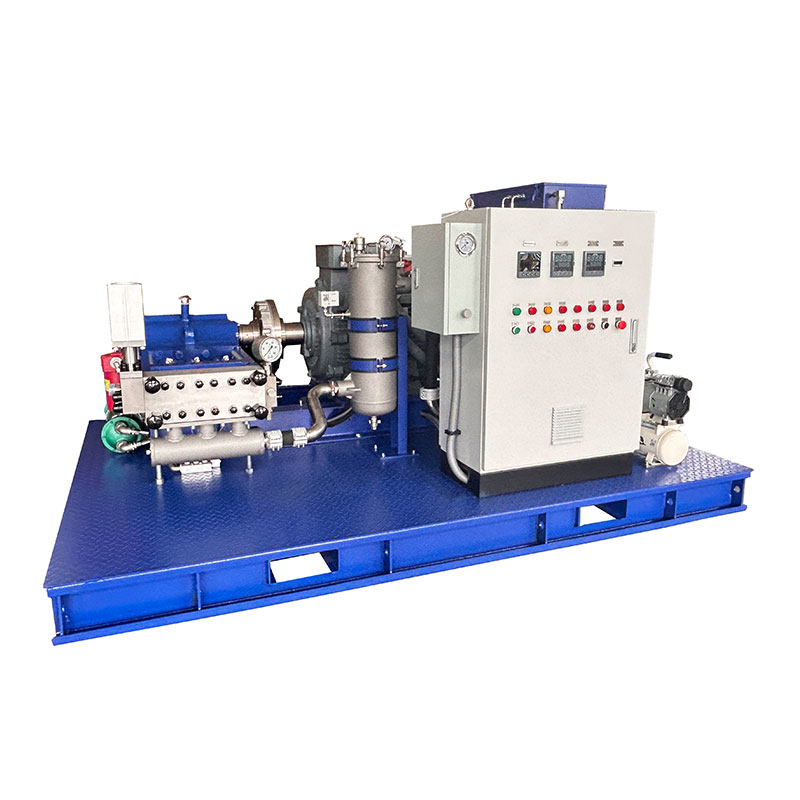

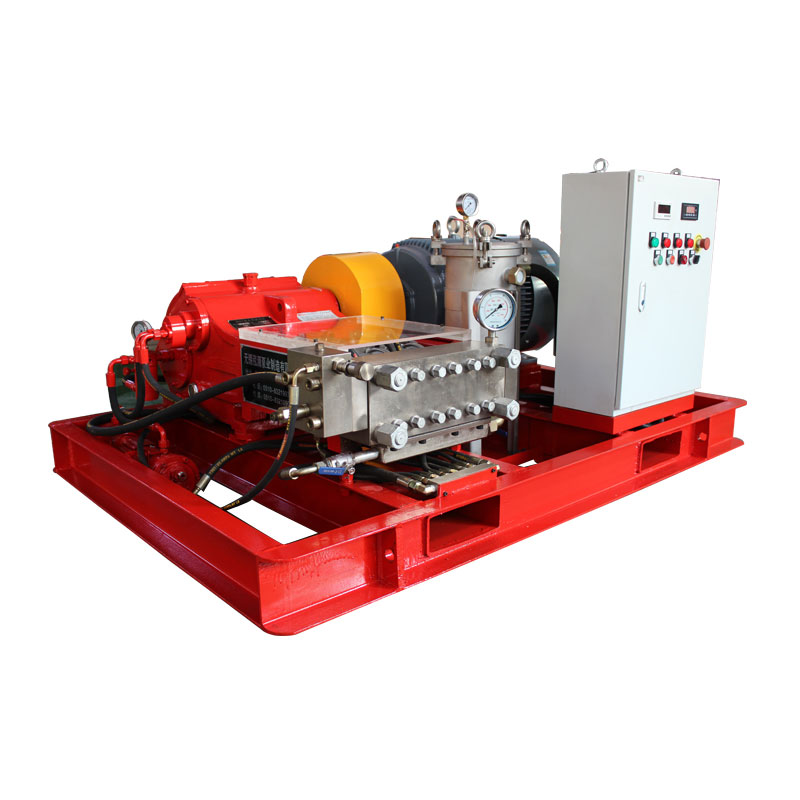

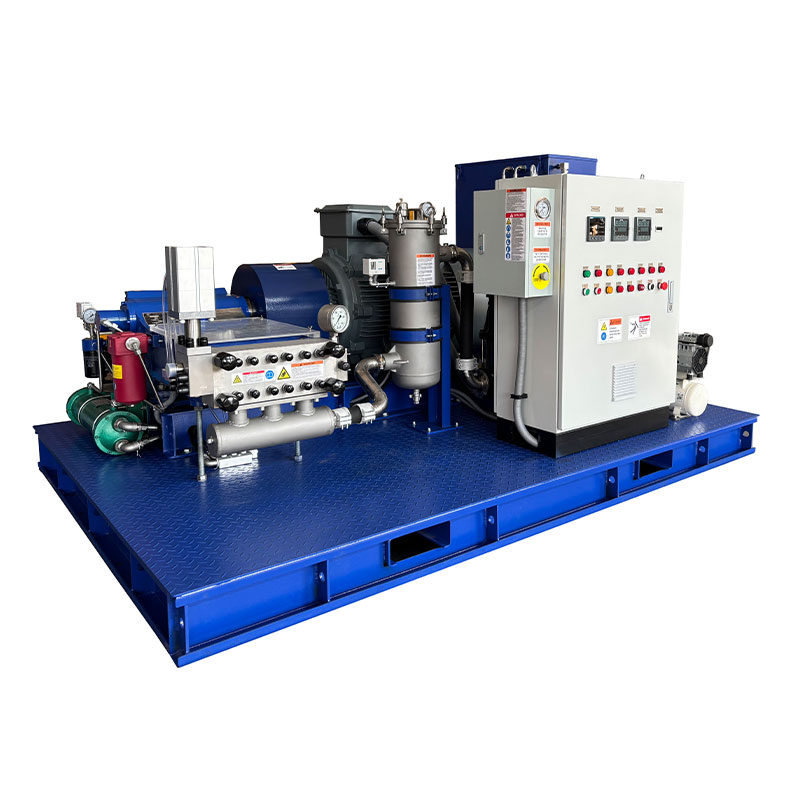

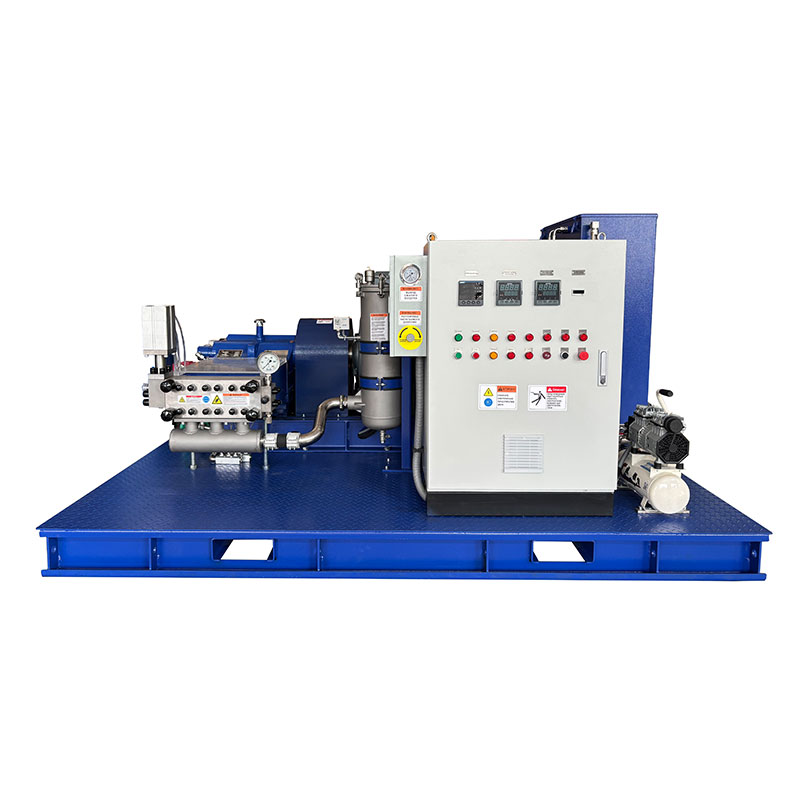

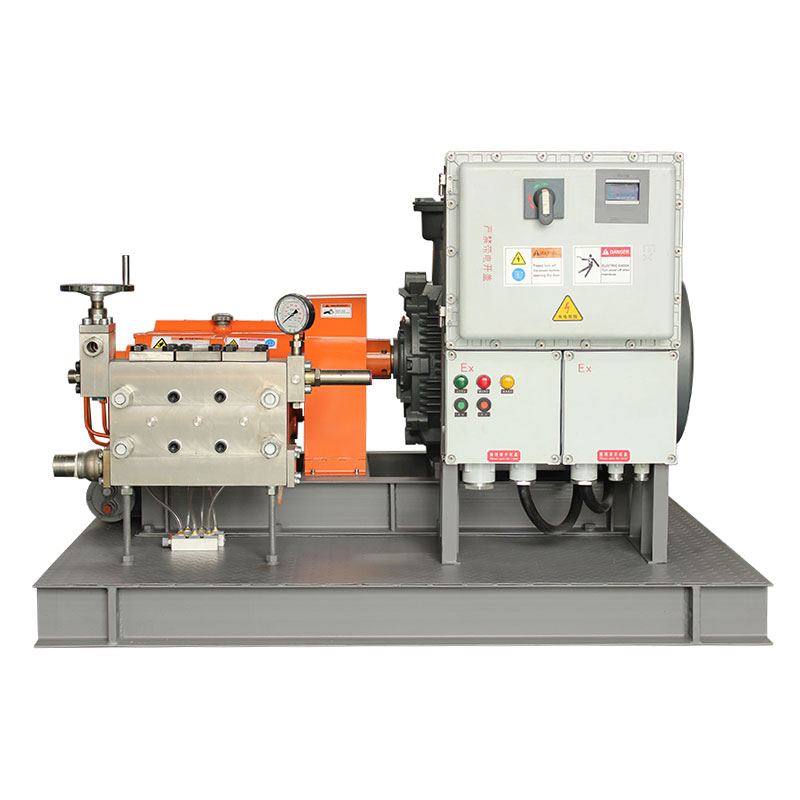

Álló egység villanymotorral
Hossz: 2200 mm
Szélesség: 1600 mm
Magasság: 1600 mm
Súly: 1800 kg

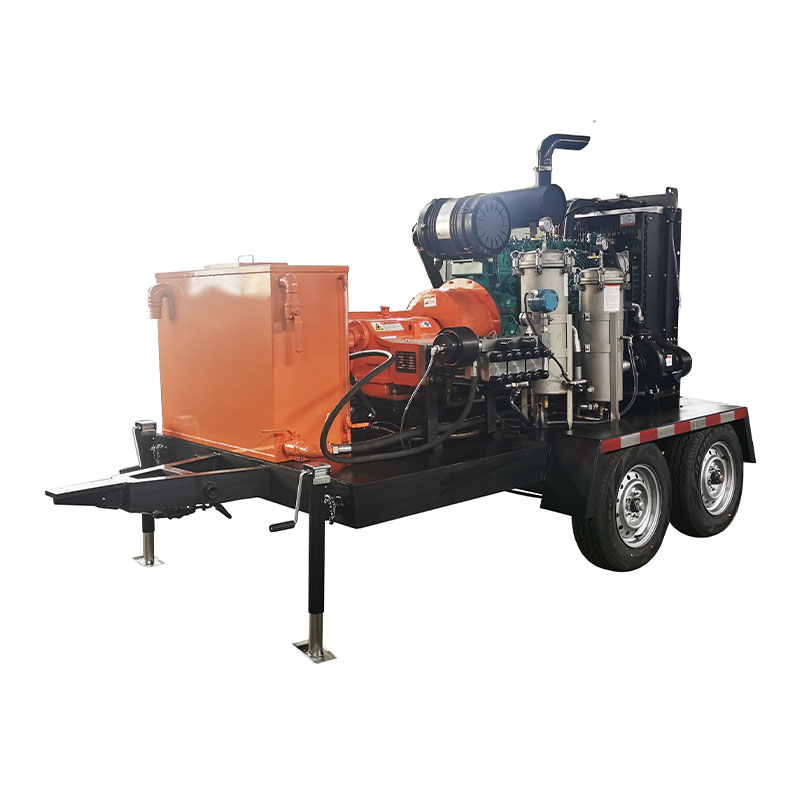

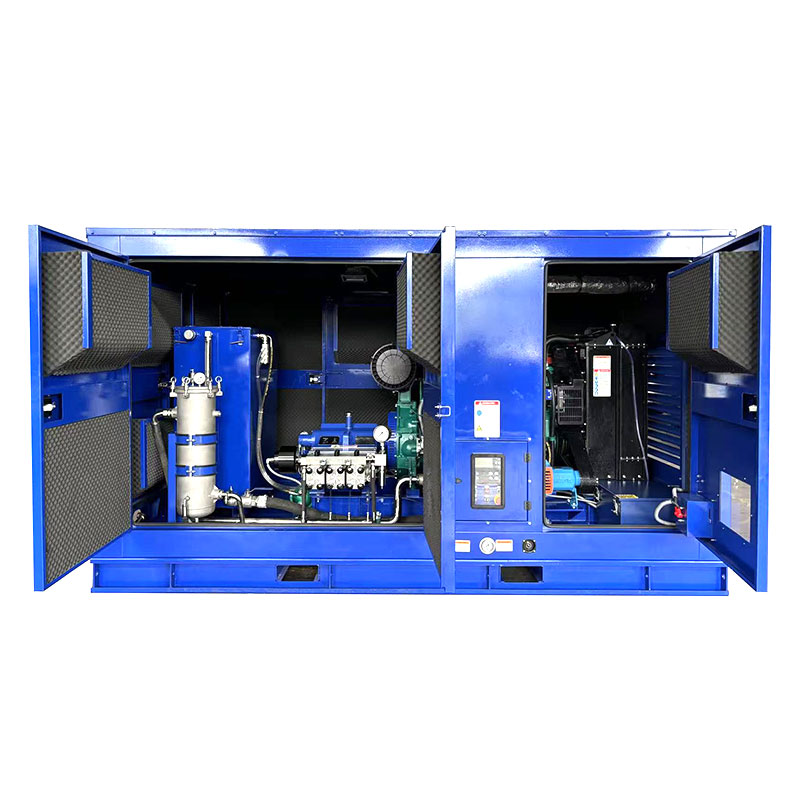

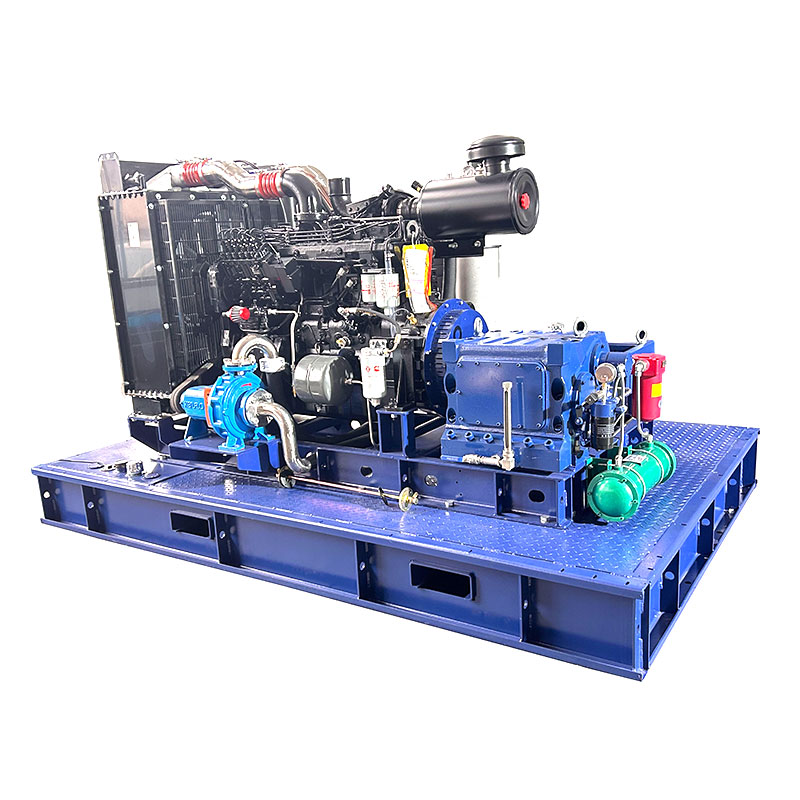

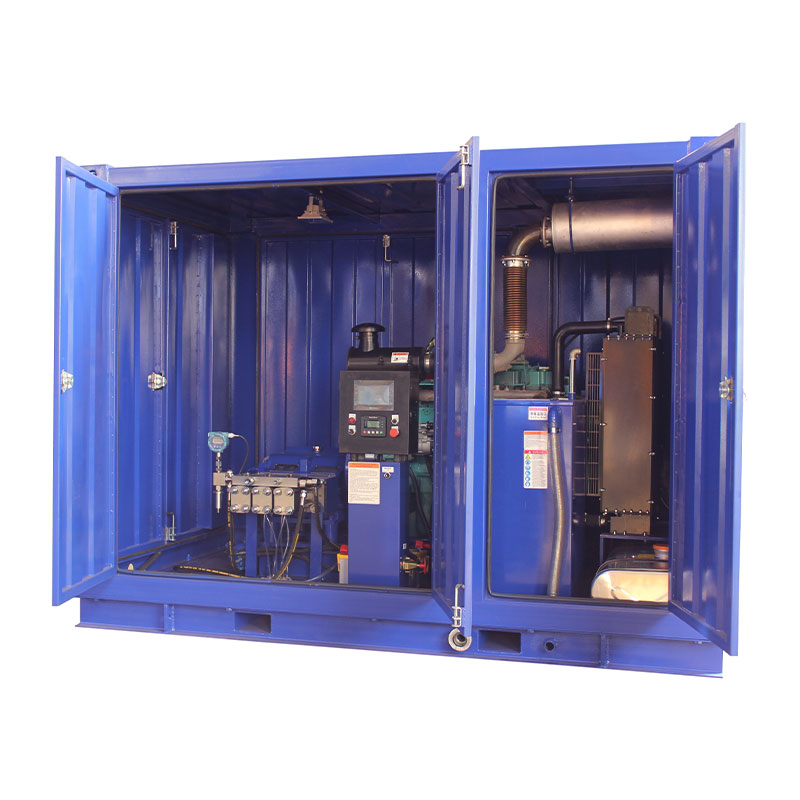

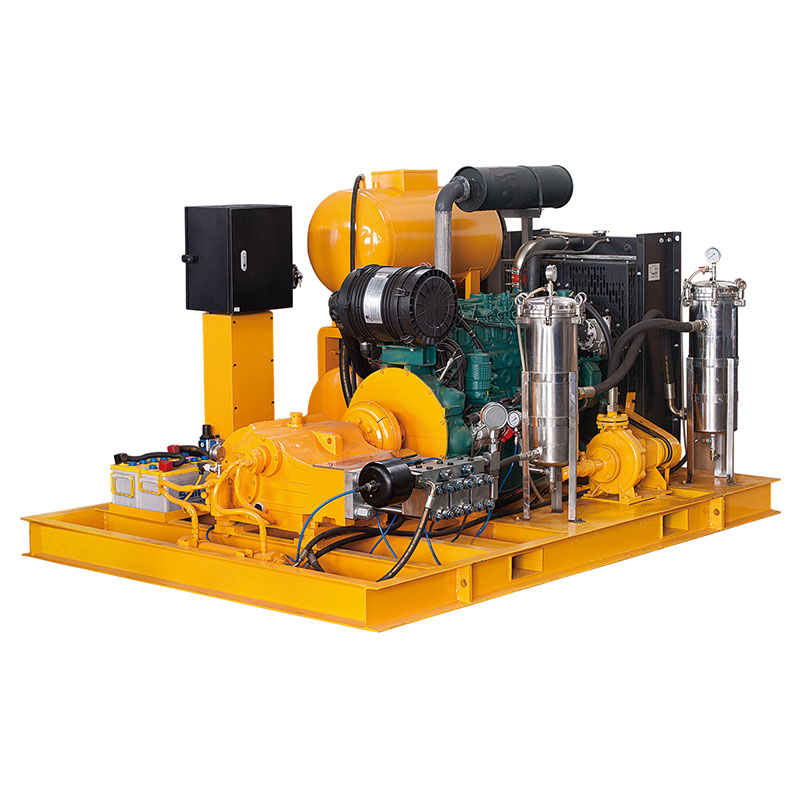

Álló egység dízelmotorral
Hossz: 2800 mm
Súly: 2000 mm
Magasság: 2000 mm
Súly: 2800 kg
Jellemzők
Teljesítmény 132 kW-ig
Vízszintes 3 hengeres kialakítás
Kiegészítő kiegészítők széles választéka
Minőség és megbízhatóság
A rozsdamentes acél szivattyúfej váltakozó igénybevételtől mentes
A rugós előfeszített nagynyomású tömítés meghosszabbítja az élettartamot
Masszív, tömör kerámia dugattyú a nagy szilárdság és a stabil működés érdekében
Integrált kenőolaj és dugattyús hűtőrendszer az élettartam növelése érdekében.
Beépített dupla sebességfokozatú reduktor a sebességváltó egyensúlyának növelése érdekében
A forgattyúház mágneses szűrőjének speciális kialakítása
Forgattyúház kényszerkenési rendszer
Az integrált golyós típusú folyadékbemeneti szelep nagymértékben javítja a folyadékmechanika hatékonyságát.
Számítógépes folyadékmechanikai tervezés dinamikus terhelésekhez, hogy a legnagyobb megbízhatóságot maximális igénybevétel mellett is biztosítsa.
A főtengely nagy szilárdságú kovácsolási eljárással készült, és speciálisan kezelt

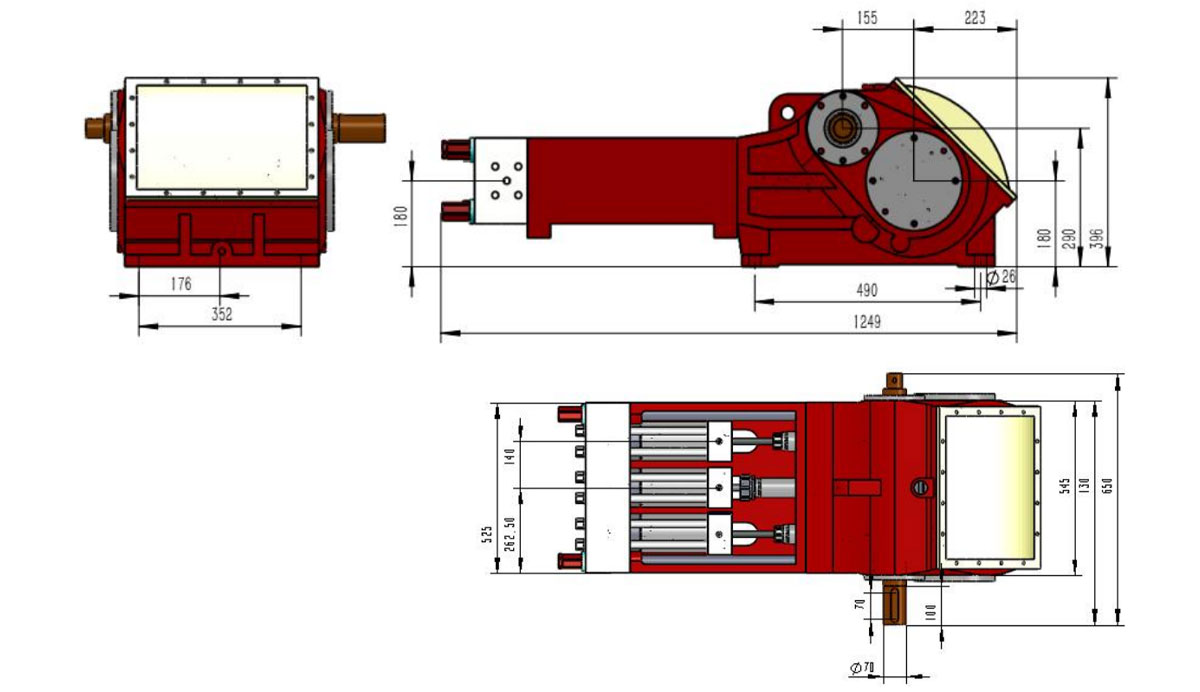

Fő méretek tartozékok nélkül, mint szívóvezeték, nyomásszabályozó stb.
Részletes méretrajzok és súlyok kérésre kaphatók.
| Modell | Dugattyú | Flow | Szükséges teljesítmény (kw) | D | p.p.m. | ||||
| 55kw | 75 kW | 90kw | 110 kW | 132 kW | n1 | n2 | |||
| Átmérő (mm) | (l/perc) | Üzemi nyomás (bár) | |||||||
| MIÉRT13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| MIÉRT13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| MIÉRT13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| MIÉRT13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| MIÉRT13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| MIÉRT13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| MIÉRT13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| MIÉRT13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| MIÉRT13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| MIÉRT13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| MIÉRT13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| MIÉRT13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| MIÉRT13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| MIÉRT13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| MIÉRT13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D = Dugattyú/dugattyú átm. [mm] | MIÉRT13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/Motor ford.p.m | MIÉRT13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Főtengely ford./perc | MIÉRT13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 A dugattyú sebessége: 1,08 m/s | Átváltási táblázat: Névleges teljesítmény 1kW=1,34LE |
| Rúderő: 54KN | Op.nyomás 1bar=14,5psi=0,1Mpa |
| Löket: 90 mm | A MIÉRT nagynyomású szivattyú átalakítási hatékonysága akár 90%~96% is lehet |
