Otthon > Katalógusok > Nagynyomású szivattyú > WHY3700 elektromos nagynyomású vízszivattyú
A WHY3700 nagynyomású szivattyúk a teljesítményparaméterekben megadott folyamatos maximális igénybevételre készültek. Hasonlítsa össze a főtengely fordulatszámát, az átlagos dugattyúsebességet, a dugattyú átmérőjét és a névleges teljesítményt.
Nagynyomású szivattyú
Súly: kb. 200 kg

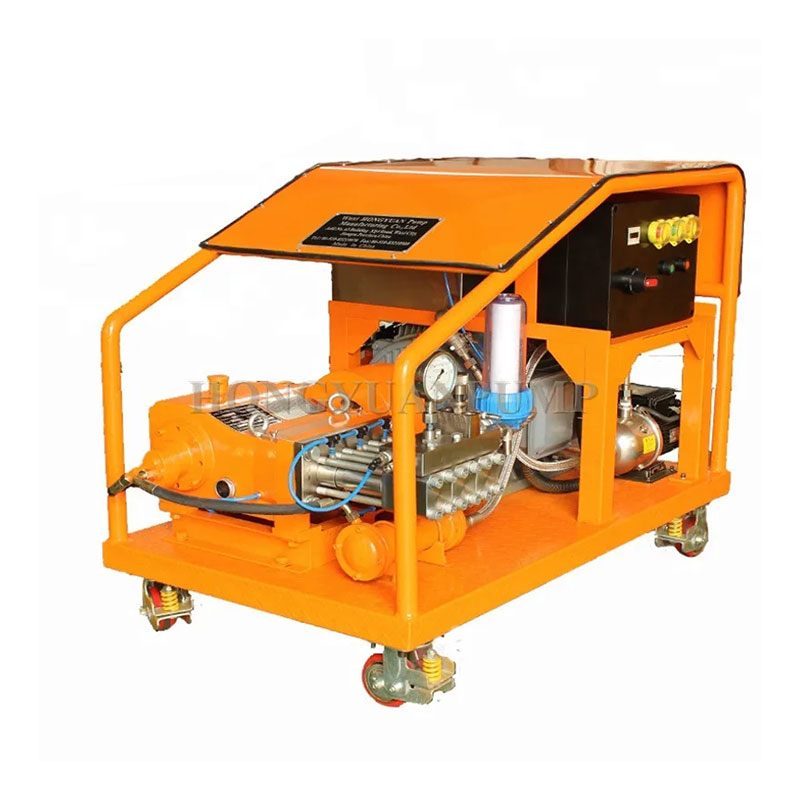

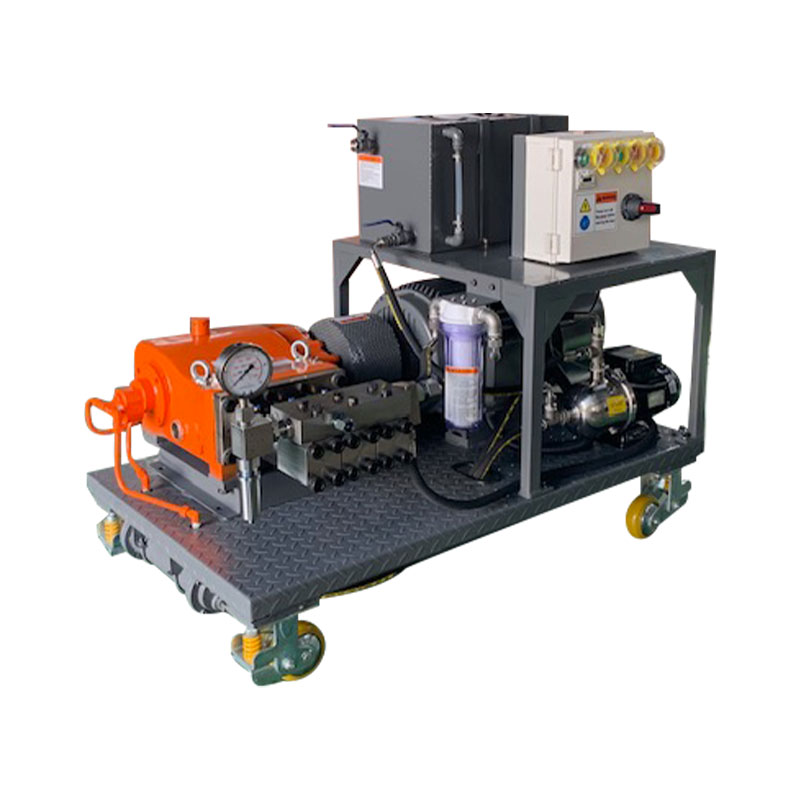

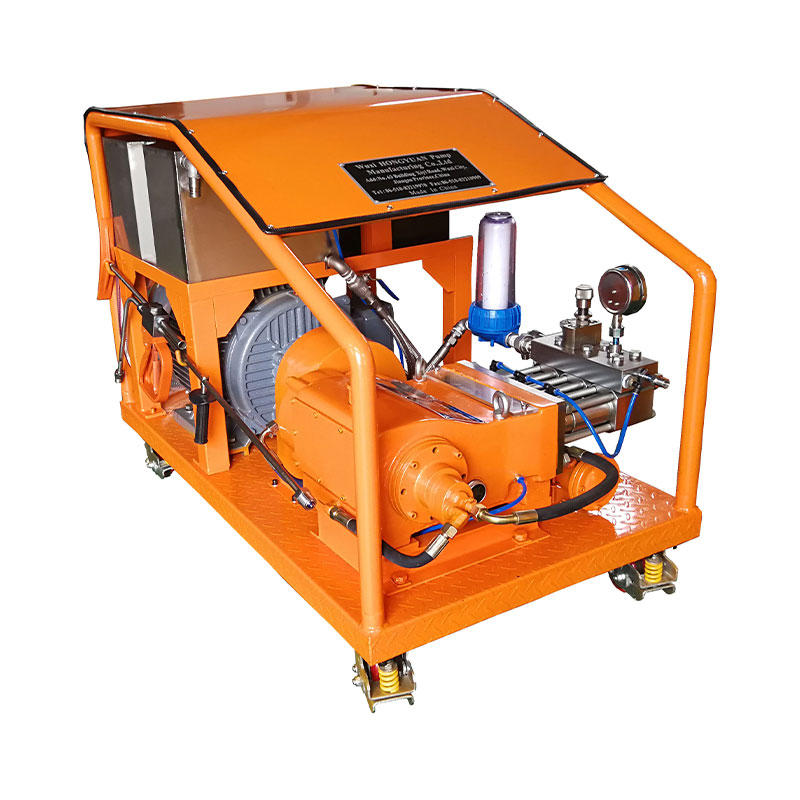

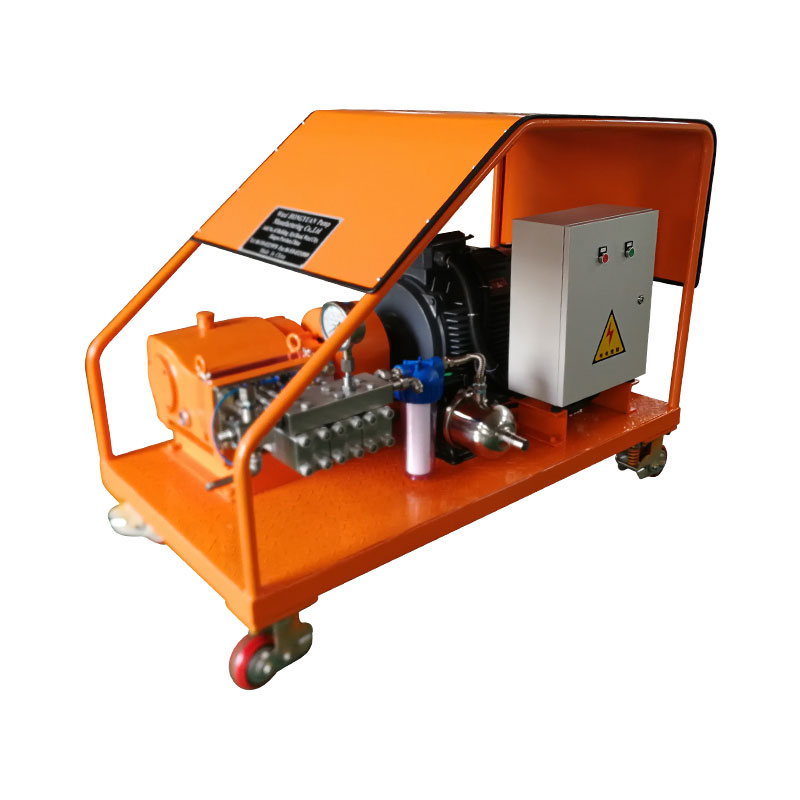

Álló egység villanymotorral
Hossz: 1300 mm
Szélesség: 900 mm
Magasság: 1000 mm
Súly: ≈650 kg

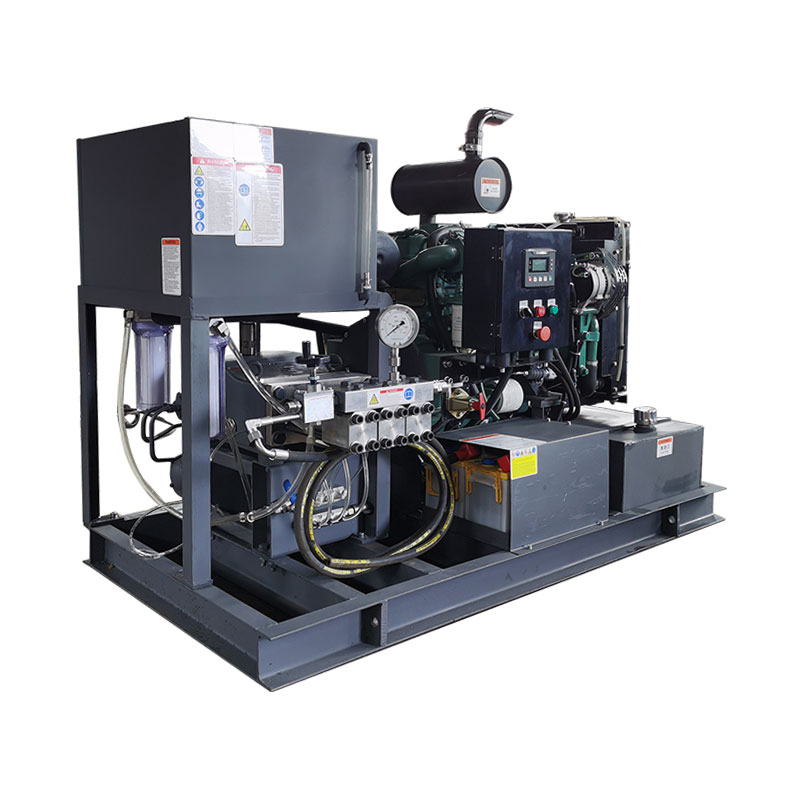

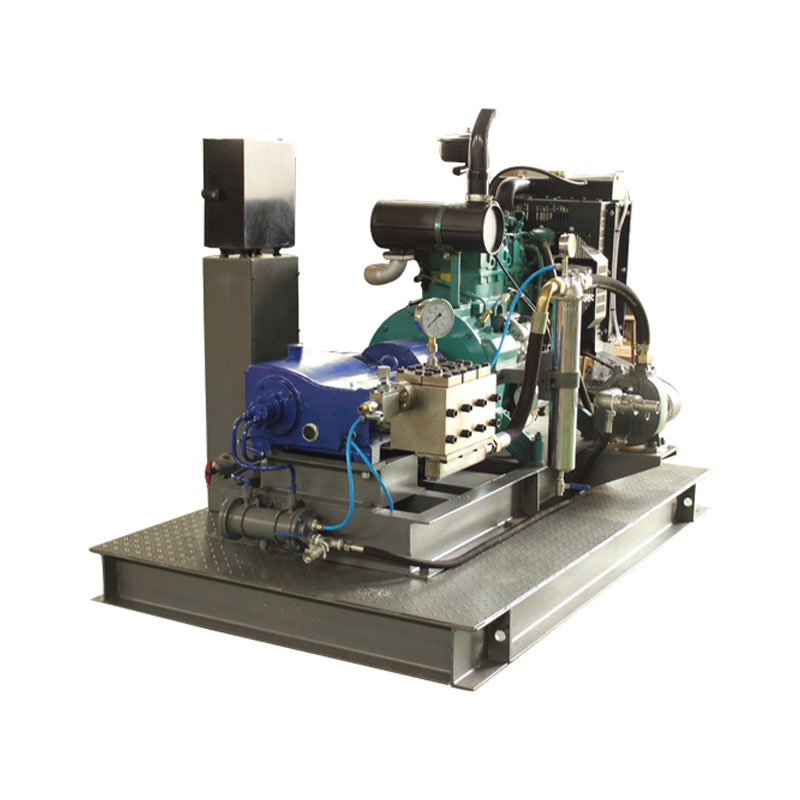

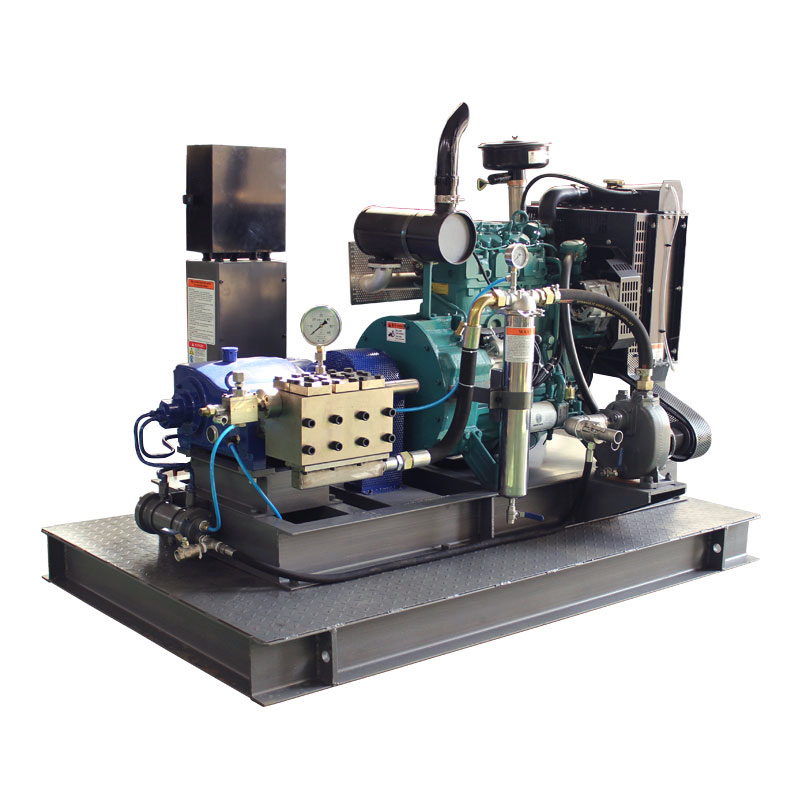

Álló egység dízelmotorral
Hossz: 1600mm
Szélesség: 1200 mm
Magasság: 1500 mm
Súly: 850 kg
Jellemzők
Teljesítmény 37 kW-ig
Vízszintes 3 hengeres kialakítás
Rozsdamentes acél szivattyúfej váltakozó igénybevételtől mentes
A rugós előfeszített nagynyomású tömítés hosszabb élettartamot biztosít.
Masszív, tömör kerámia dugattyú a nagy szilárdság és a stabil működés érdekében
Opcionális dugattyús hűtőrendszer használható a tömítés élettartamának növelésére
A tervezett beépített reduktor segít javítani a sebességváltó hatékonyságát.
A forgattyúház mágneses szűrőjének speciális kialakítása
forgattyúház fröccsenő kenés
Az integrált golyós típusú folyadékbevezető szelep kialakítása nagyban javítja a folyadékmechanika hatékonyságát.
Számítógépes folyadékmechanikai tervezés dinamikus terhelés mellett, hogy biztosítsa a legnagyobb megbízhatóságot maximális igénybevételű munkakörülmények között.
A főtengely nagy szilárdságú kovácsolási eljárással készült, és speciálisan kezelt.

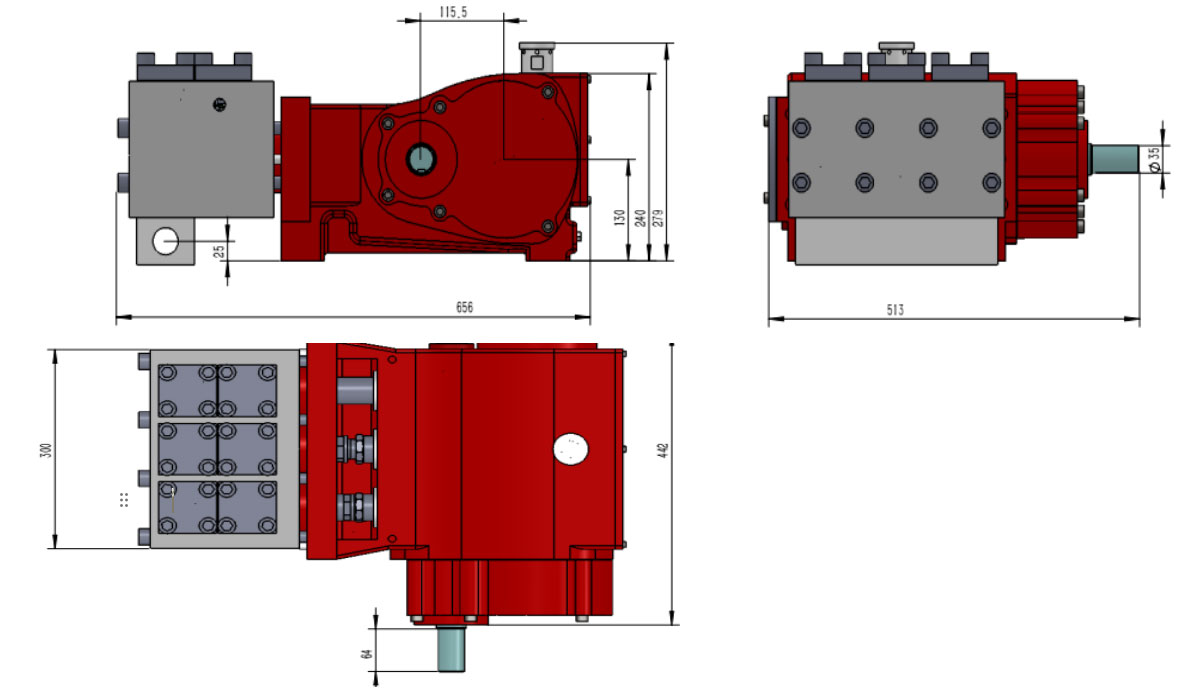

Fő méretek tartozékok nélkül, mint szívóvezeték, nyomásszabályozó stb.
Részletes méretrajzok és súlyok kérésre kaphatók.
| WHY3700 sorozat | Rúd erő | 23 KN | |||||||||
| Modell | Dugattyú | Flow | Szükséges teljesítmény (kw) | Stroke | 54 mm | ||||||
| átmérőjű | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (mm) | (l/perc) | Üzemi nyomás (bár) | p.p.m. | p.p.m. | |||||||
| MIÉRT3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| MIÉRT3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| MIÉRT3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| MIÉRT3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| MIÉRT3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| MIÉRT3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| MIÉRT3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| MIÉRT3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| MIÉRT3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D = Dugattyú/dugattyú átm. [mm] | MIÉRT3714~WHY3716: A type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/Motor ford.p.m | MIÉRT3720~WHY3740: B-type Fluid End, Spring Preload Packing Seal, Alloy Steel Fluid End |
| n2=Főtengely ford./perc | Átváltási táblázat: Értékelés 1 kW = 1,34 LE |
| N2 A dugattyú sebessége: 1,08 m/s | Op.nyomás 1bar=14,5psi=0,1Mpa |
| Rúd erő: 23KN | 1GPM=3,78L/M |
| Löket: 54mm |
