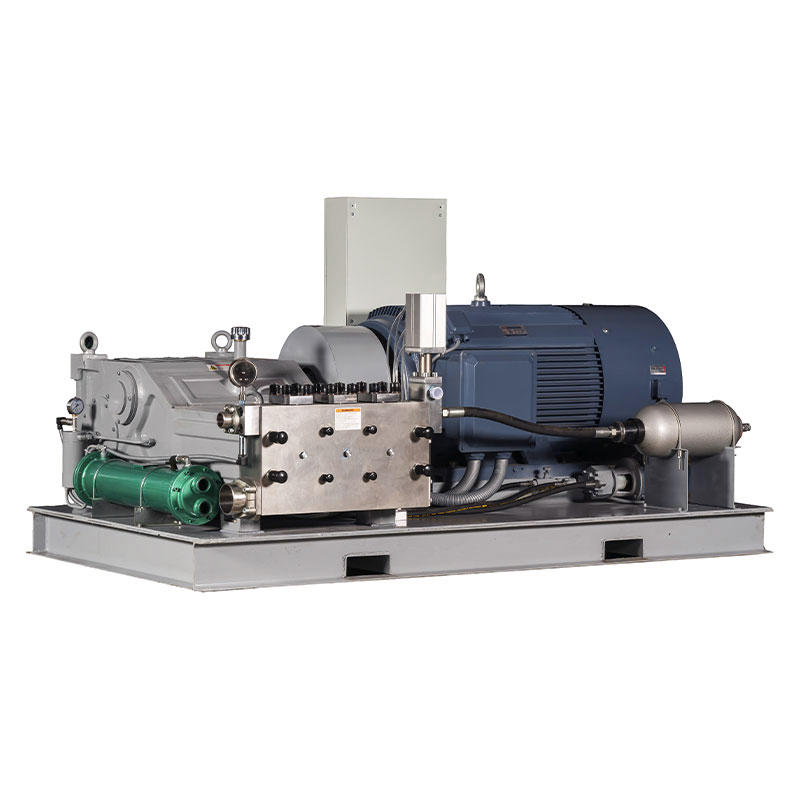

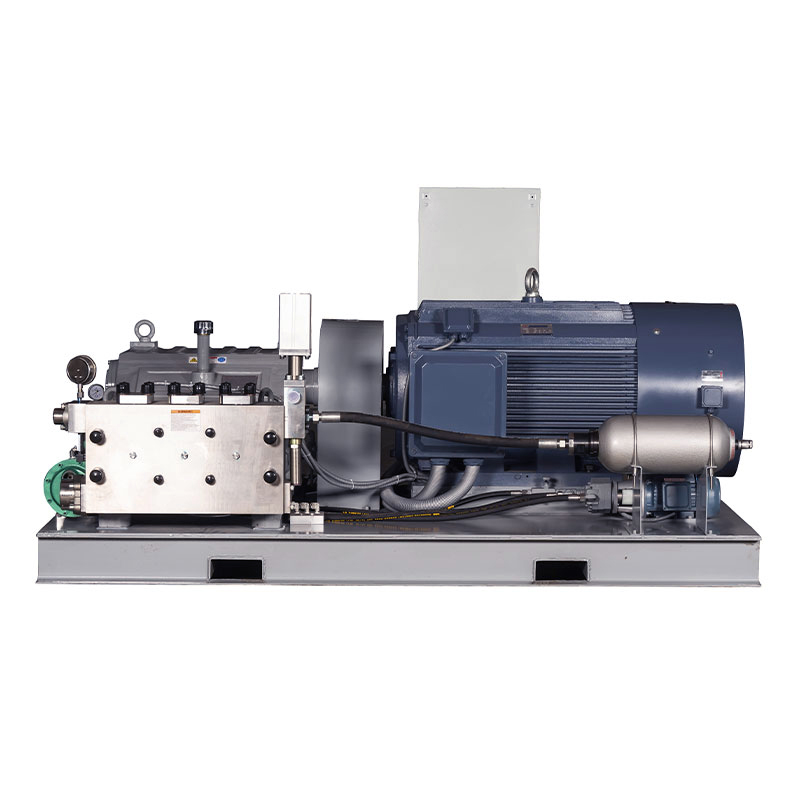

Otthon > Katalógusok > Nagynyomású szivattyú > WHY50000 nagynyomású kerámia dugattyús szivattyú
A WHY50000 nagynyomású szivattyúk a teljesítményparaméterekben megadott folyamatos maximális üzemi teljesítményre készültek. Hasonlítsa össze a főtengely fordulatszámát, az átlagos dugattyúsebességet, a dugattyú átmérőjét és a névleges teljesítményt.
Minőség és megbízhatóság
A rozsdamentes acél szivattyúfej mentes a váltakozó feszültségtől
A rugós előfeszített nagynyomású tömítés hosszabb élettartamot biztosít
Masszív, tömör kerámia dugattyú a nagy szilárdság és a stabil működés érdekében
Integrált kenőolaj és dugattyús hűtőrendszer az élettartam növelése érdekében.
Beépített dupla sebességfokozatú reduktor a sebességváltó egyensúlyának növelése érdekében
A forgattyúház mágneses szűrőjének speciális kialakítása
Forgattyúház kényszerkenési rendszer
Az integrált golyós típusú folyadékbemeneti szelep nagymértékben javítja a folyadékmechanika hatékonyságát.
Számítógépes folyadékmechanikai tervezés dinamikus terhelésekhez, hogy a legnagyobb megbízhatóságot biztosítsa maximális munkakörülmények között.
A főtengely nagy szilárdságú kovácsolási eljárással készült, és speciálisan kezelt
| MIÉRT50000-388 | |||||||||||
| Modell | Dugattyú | Flow | Szükséges teljesítmény (kw) | D | p.p.m. | ||||||
| Átmérő | 280 kW | 315 kW | 355 kW | 400kw | 450 kW | 500kw | 550 kW | n1 | n2 | ||
| (mm) | (I/perc) | Üzemi nyomás (bar) | 1500 | 388 | |||||||
| MIÉRT50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| MIÉRT50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| MIÉRT50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| MIÉRT50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| MIÉRT50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| MIÉRT50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| MIÉRT50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| MIÉRT50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| MIÉRT50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| MIÉRT50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| MIÉRT50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| MIÉRT50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| MIÉRT50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| MIÉRT50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| MIÉRT50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| MIÉRT50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| MIÉRT50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| MIÉRT50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| MIÉRT50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| MIÉRT50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| MIÉRT50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| MIÉRT50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D = Dugattyú/dugattyú átm. [mm] | MIÉRT50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=Motor/Motor ford.p.m | WHY50036~WHY50060: B típusú folyadékvég, rugós tömítés tömítés, ötvözet és SS folyadékvég |
| n2=Főtengely ford./perc. | MIÉRT50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Átváltási táblázat: Névleges teljesítmény 1kW=1,34LE | A WHY nagynyomású szivattyú átalakítási hatékonysága akár 90-96% is lehet |
| Op.nyomás 1bar=14,5psi=0,1Mpa | |
| Löket: 120 mm | |
| N2 választás: 457 |
A dinamikus nagynyomású tömítés elősegíti az Y-típusú tömítés előnyeit, tovább javítva a hatékonyságot, és a speciális kerámiadugattyú elérheti a maximum 3000 bar nyomást.
