Otthon > Katalógusok > Nagynyomású szivattyú > WHY60000 nagynyomású szivattyúrendszer
A WHY60000 nagynyomású szivattyúk a teljesítményparaméterekben megadott folyamatos maximális igénybevételre készültek. Hasonlítsa össze a főtengely fordulatszámát, az átlagos dugattyúsebességet, a dugattyú átmérőjét és a névleges teljesítményt.
Nagynyomású szivattyú
Súly: kb.2800 KG

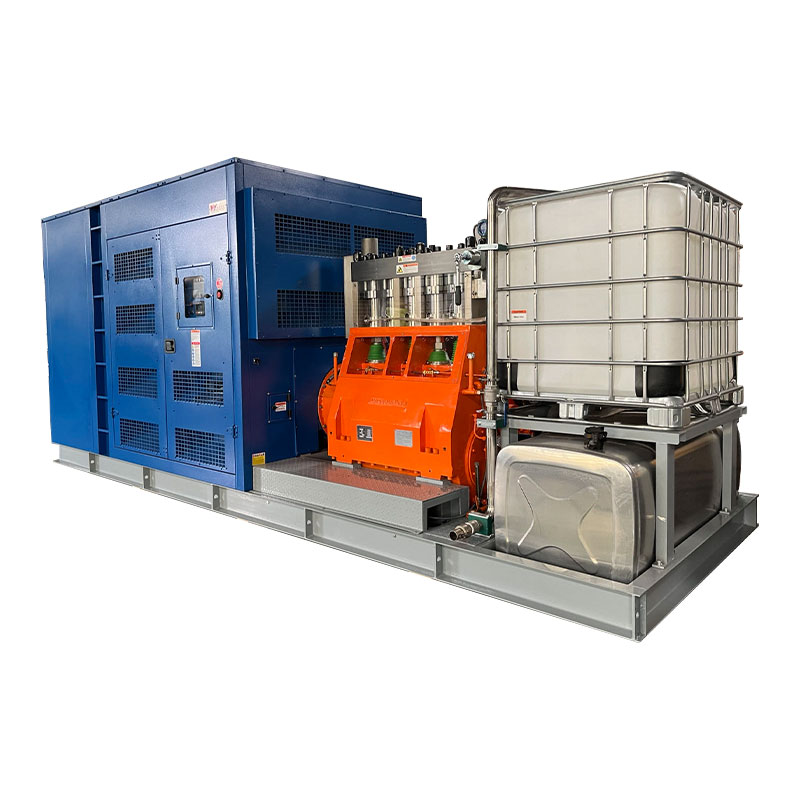

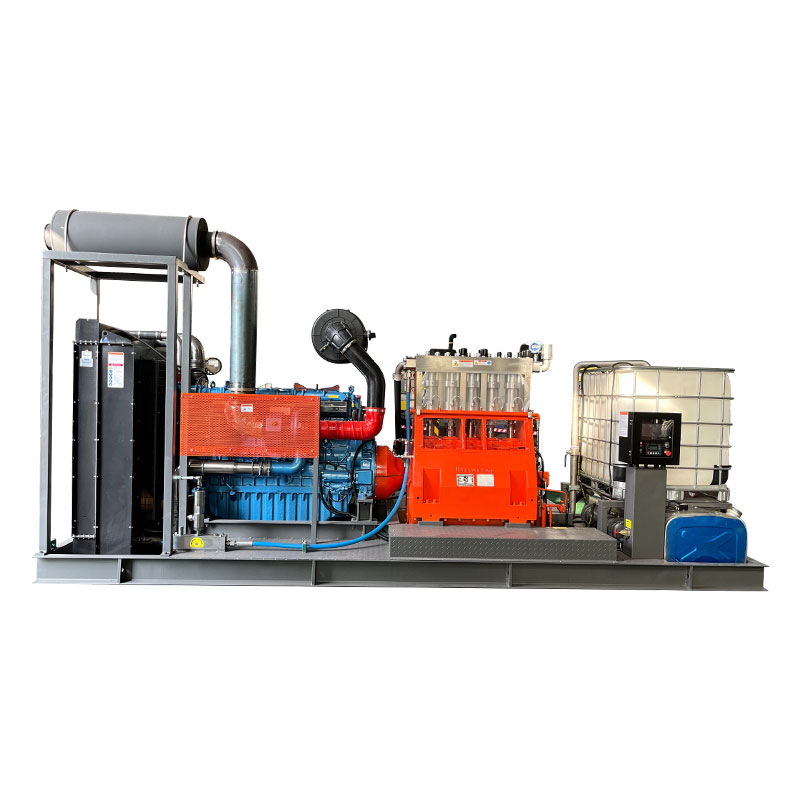

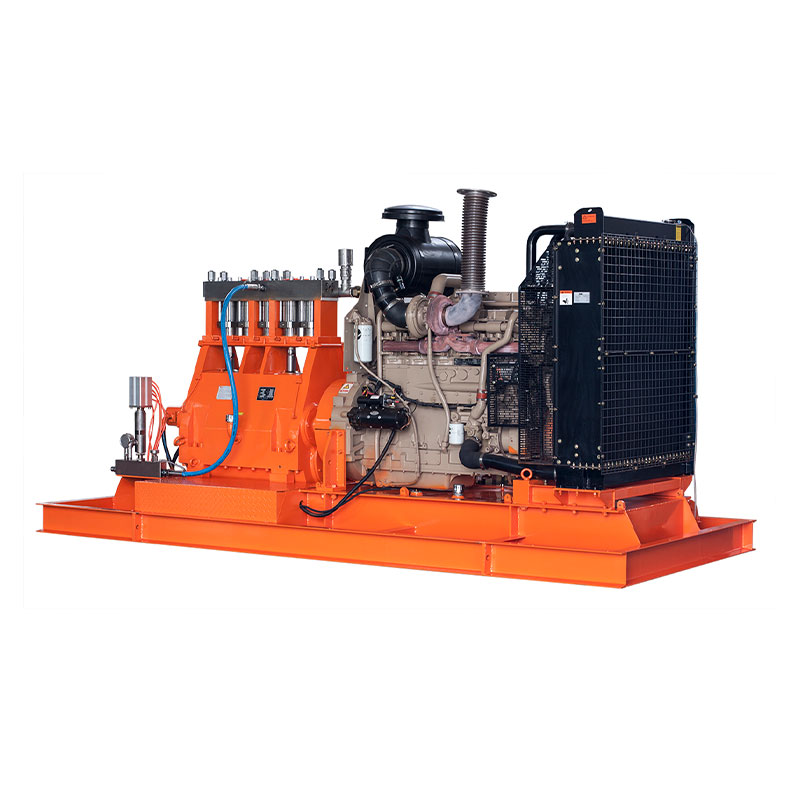

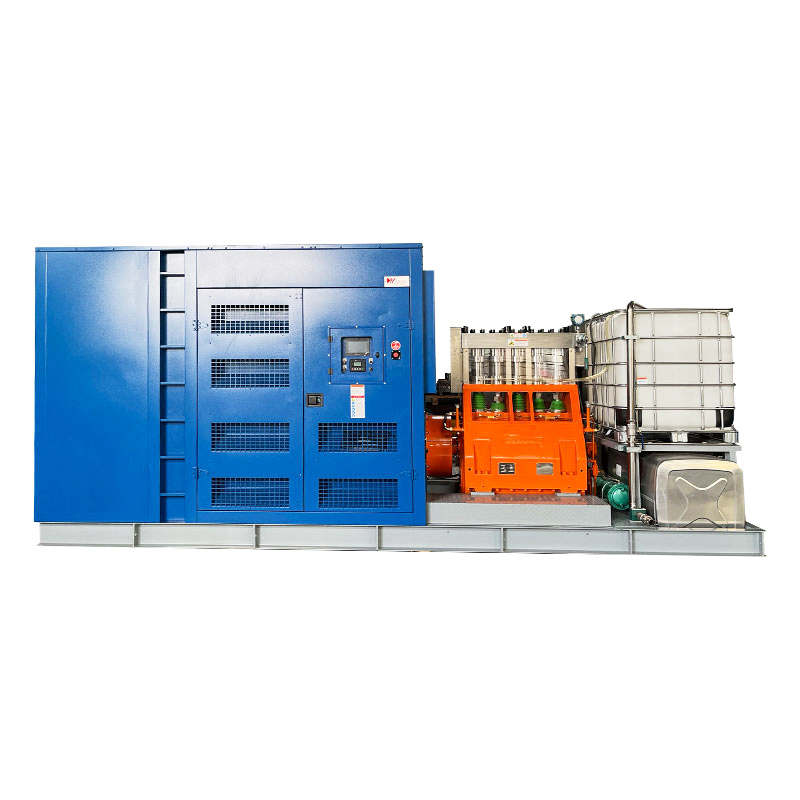

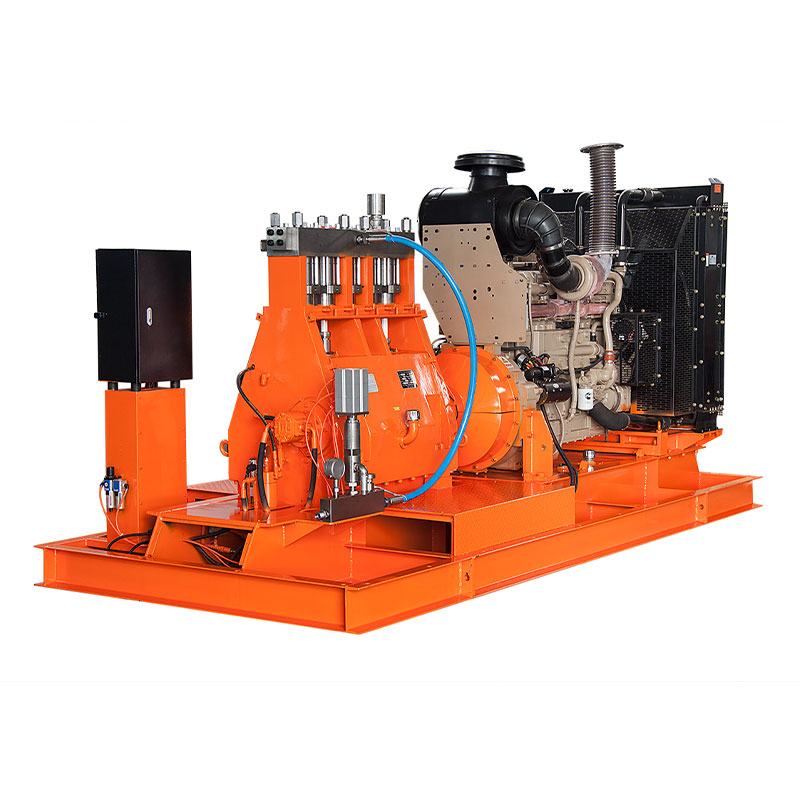

Álló egység dízelmotorral
Hossz: 4500 mm
Szélesség: 2000 mm
Magasság: 2450 mm
Súly: 8000 kg
Funkció
Teljesítmény 800 kW-ig
Függőleges 3 hengeres kivitel
| WHY60000 sorozat | |||||||||
| Modell | Dugattyú | Flow | Szükséges teljesítmény (kW) | D | p.p.m. | ||||
| Átmérő | 500kw | 560 kW | 630 kW | 710 kW | 800kw | n1 | n2 | ||
| (mm) | (l/perc) | Üzemi nyomás (bar) | |||||||
| MIÉRT60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| MIÉRT60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| MIÉRT60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| MIÉRT60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| MIÉRT60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| MIÉRT60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| MIÉRT60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| MIÉRT60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| MIÉRT60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| MIÉRT60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| MIÉRT60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| MIÉRT60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| MIÉRT60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| MIÉRT60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| MIÉRT60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| MIÉRT60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| MIÉRT60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| MIÉRT60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| MIÉRT60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| MIÉRT60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| MIÉRT60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| MIÉRT60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| MIÉRT60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D = Dugattyú/dugattyú átm. [mm] | MIÉRT60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/Motor ford.p.m | MIÉRT60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Főtengely ford./perc | MIÉRT60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 A dugattyú sebessége: 0,73 m/s | Átváltási táblázat: Névleges teljesítmény 1kW=1,34LE |
| Rúderő: 155 KN | Op.nyomás 1bar=14,5psi=0,1Mpa |
| Löket: 100 mm | A WHY nagynyomású szivattyú átalakítási hatásfoka akár 92-98% is lehet |
| N2 választás: 450 |
A dinamikus nagynyomású tömítés elősegíti az Y-típusú tömítés előnyeit, tovább javítva a hatékonyságot, és a speciális kerámiadugattyú elérheti a maximum 3000 bar nyomást.
