Otthon > Katalógusok > Nagynyomású szivattyú > WHY45000 nagynyomású vízmosó szivattyú
A WHY45000 nagynyomású szivattyúk a teljesítményparaméterekben megadott folyamatos maximális igénybevételre készültek. Hasonlítsa össze a főtengely fordulatszámát, az átlagos dugattyúsebességet, a dugattyú átmérőjét és a névleges teljesítményt.
Szabvány bemeneti csatlakozási méret: M64x2
Szabványos kimeneti csatlakozási méret: M36x2
Nagynyomású szivattyú
Súly: kb.1500 KG

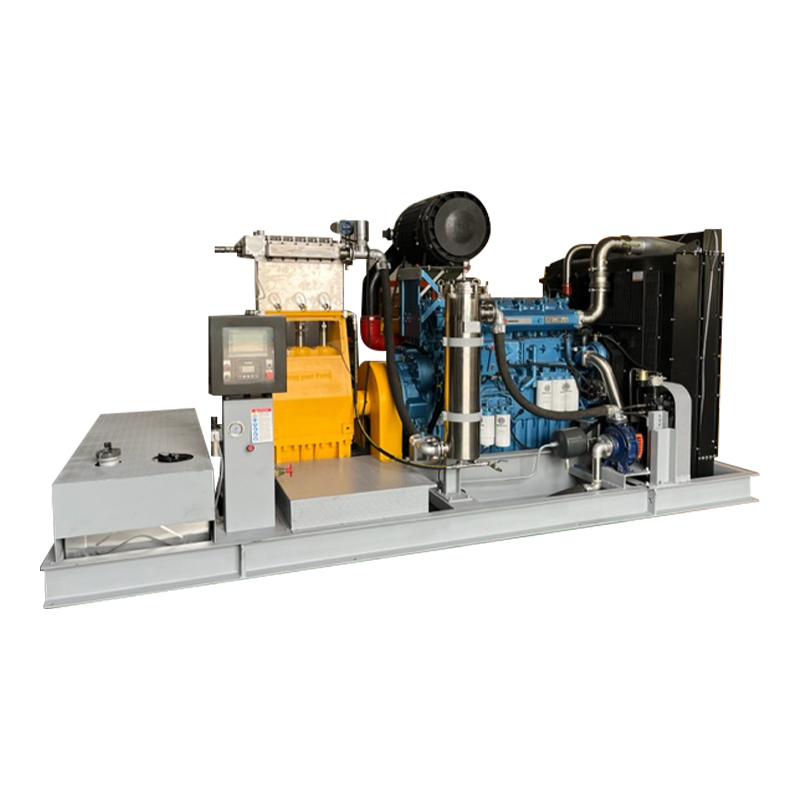

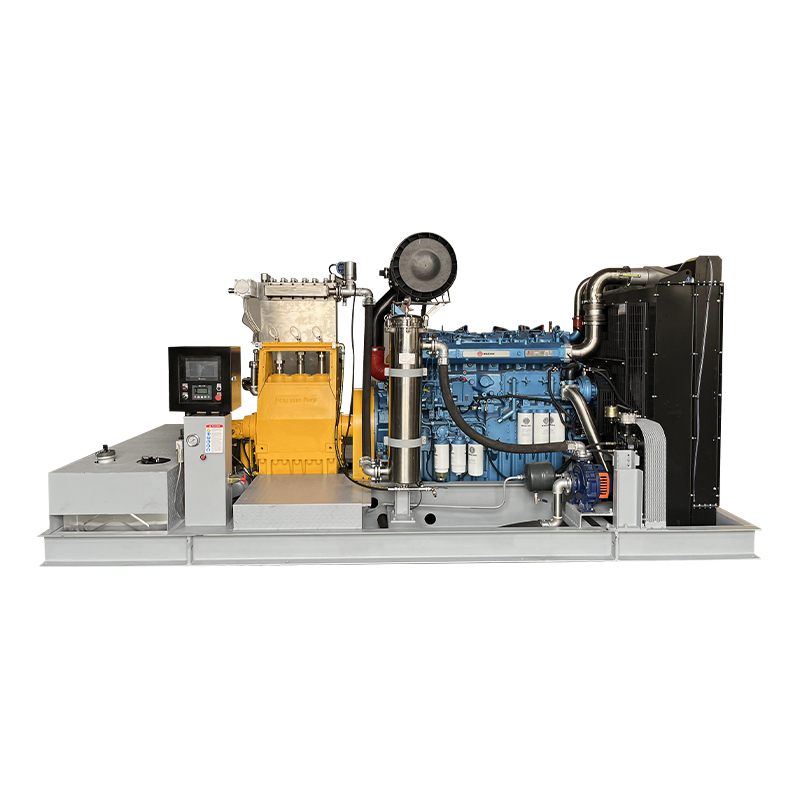

Álló egység dízelmotorral
Hossz: 4500 mm
Szélesség: 2000 mm
Magasság: 2400 mm
Súly: 7500 kg
Jellemzők
Teljesítmény 450 kW-ig
Függőleges 3 hengeres kialakítás
Kiegészítő kiegészítők széles választéka
Minőség és megbízhatóság
A rozsdamentes acél szivattyúfej mentes a váltakozó feszültségtől
A rugós előfeszített nagynyomású tömítés hosszabb élettartamot biztosít
Masszív kerámia dugattyú a nagy szilárdság és a stabil működés érdekében
Integrált kenőolaj és dugattyús hűtőrendszer az élettartam növelése érdekében.
Beépített dupla sebességfokozatú reduktor a sebességváltó egyensúlyának növelése érdekében
A forgattyúház mágneses szűrőjének speciális kialakítása
Forgattyúház kényszerkenési rendszer
Az integrált golyós típusú folyadékbemeneti szelep nagymértékben javítja a folyadékmechanika hatékonyságát.
Számítógépes folyadékmechanikai tervezés a dinamikus terheléshez, hogy biztosítsa a legnagyobb megbízhatóságot maximális igénybevétel mellett.
A főtengely nagy szilárdságú kovácsolási eljárással készült, és speciálisan kezelt
| WHY45000 sorozat | Rúd erő | 140 KN | |||||||
| Stroke | 120 mm | ||||||||
| Modell | Dugattyú | Flow | Szükséges teljesítmény (kw) | D | p.p.m. | ||||
| Átmérő | 280 kW | 315 kW | 355 kW | 400kw | 450 kW | n1 | n2 | ||
| (mm) | (l/perc) | Üzemi nyomás (bar) | |||||||
| MIÉRT45022 | 22 | 62 | 2300 | 2600 | 2900 | 3300 | 3500 | ||
| MIÉRT45024 | 24 | 74 | 1900 | 2200 | 2400 | 2800 | 3100 | 1500 | 456 |
| MIÉRT45026 | 26 | 87 | 1600 | 1800 | 2100 | 2350 | 2600 | 1500 | 456 |
| MIÉRT45028 | 28 | 101 | 1400 | 1600 | 1800 | 2050 | 2300 | 1500 | 456 |
| MIÉRT45030 | 30 | 116 | 1250 | 1400 | 1600 | 1800 | 2000 | 1500 | 456 |
| MIÉRT45032 | 32 | 132 | 1100 | 1200 | 1400 | 1550 | 1700 | 1500 | 456 |
| MIÉRT45034 | 34 | 149 | 100 | 1100 | 1200 | 1400 | 1500 | 1500 | 456 |
| MIÉRT45036 | 36 | 167 | 870 | 980 | 1100 | 1250 | 1400 | 1500 | 456 |
| MIÉRT45040 | 40 | 206 | 700 | 800 | 900 | 1000 | 1100 | 1500 | 456 |
| MIÉRT45045 | 45 | 261 | 550 | 620 | 700 | 800 | 900 | 1500 | 456 |
| MIÉRT45050 | 50 | 322 | 450 | 500 | 570 | 650 | 700 | 1500 | 456 |
| MIÉRT45055 | 55 | 390 | 370 | 420 | 470 | 530 | 600 | 1500 | 456 |
| MIÉRT45060 | 60 | 464 | 310 | 350 | 400 | 450 | 500 | 1500 | 456 |
| MIÉRT45065 | 65 | 544 | 260 | 300 | 330 | 380 | 43 | 1500 | 456 |
| MIÉRT45070 | 70 | 630 | 230 | 250 | 290 | 330 | 370 | 1500 | 456 |
| MIÉRT45075 | 75 | 725 | 200 | 220 | 250 | 280 | 320 | 1500 | 456 |
| MIÉRT45080 | 80 | 825 | 170 | 200 | 220 | 250 | 280 | 1500 | 456 |
| MIÉRT45085 | 85 | 930 | 150 | 170 | 220 | 220 | 250 | 1500 | 456 |
| MIÉRT45090 | 90 | 1040 | 130 | 150 | 170 | 200 | 220 | 1500 | 456 |
| MIÉRT45095 | 95 | 1160 | 120 | 140 | 160 | 180 | 200 | 1500 | 456 |
| MIÉRT45100 | 100 | 1290 | 110 | 120 | 140 | 160 | 180 | 1500 | 456 |
| MIÉRT45105 | 105 | 1420 | 100 | 110 | 130 | 150 | 160 | 1500 | 456 |
| MIÉRT45110 | 110 | 1560 | 90 | 100 | 120 | 130 | 150 | 1500 | 456 |
| D = Dugattyú/dugattyú átm. [mm] | MIÉRT45024~WHY45032: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/Motor ford.p.m | MIÉRT45030~WHY45055: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Főtengely ford./perc | MIÉRT45060~WHY45110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 A dugattyú sebessége: 0,73 m/s | Átváltási táblázat: Névleges teljesítmény 1kW=1,34LE |
| Rúd erő:140KN | Op.nyomás 1bar=14,5psi=0,1Mpa |
| Löket: 120 mm | A WHY nagynyomású szivattyú átalakítási hatásfoka akár 92-98% is lehet |
| N2 választás: 366 $ $ |
